NCS8823

NCS8823 是低功耗高性能USB-C Alt Mode 转 VGA 转换器。内部集成DP V1.2接收器和3路高速视频DAC。同时集成两路CC&PD控制器。集成音频输出。

产品概述

NCS8823 是低功耗高性能USB-C Alt Mode 转 VGA 转换器。内部集成DP V1.2接收器和3路高速视频DAC。同时集成两路CC&PD控制器。集成音频输出。

功能特征

VGA输出

    支持最大分辨率WUXGA(1920*12000@RB)@60

    3路166MHz 8位 DAC

    符合VESA VSIS V1R2规范

    支持RGB通道交换

USB TYPE-C

   符合USB TYPE-C V1.3 规范

   符合USB PD V3.0 规范

   符合 USB TYPE-C DisplayPort Alt Mode V1.0a规范

   支持2Lanes 1.62Gbps(RBR)/2.7Gbps(HBR) 速率

时钟

    内部集成,无需外置晶振

音频

    支持模拟LR输出

控制器

    支持I2C主从模式,速率可达400Khz

    5V兼容DDC引脚

供电

    5V单电源

封装

    QFN-32 4mmx4mm封装

    不含铅,符合RoHS

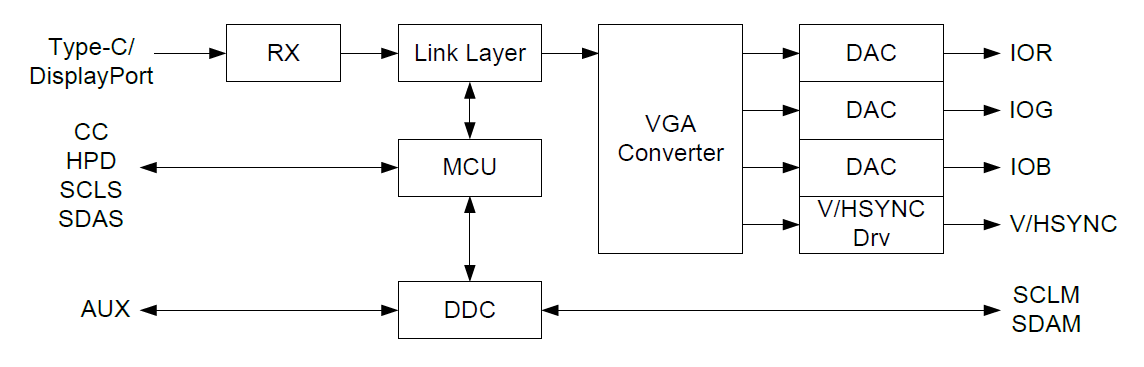

功能框图

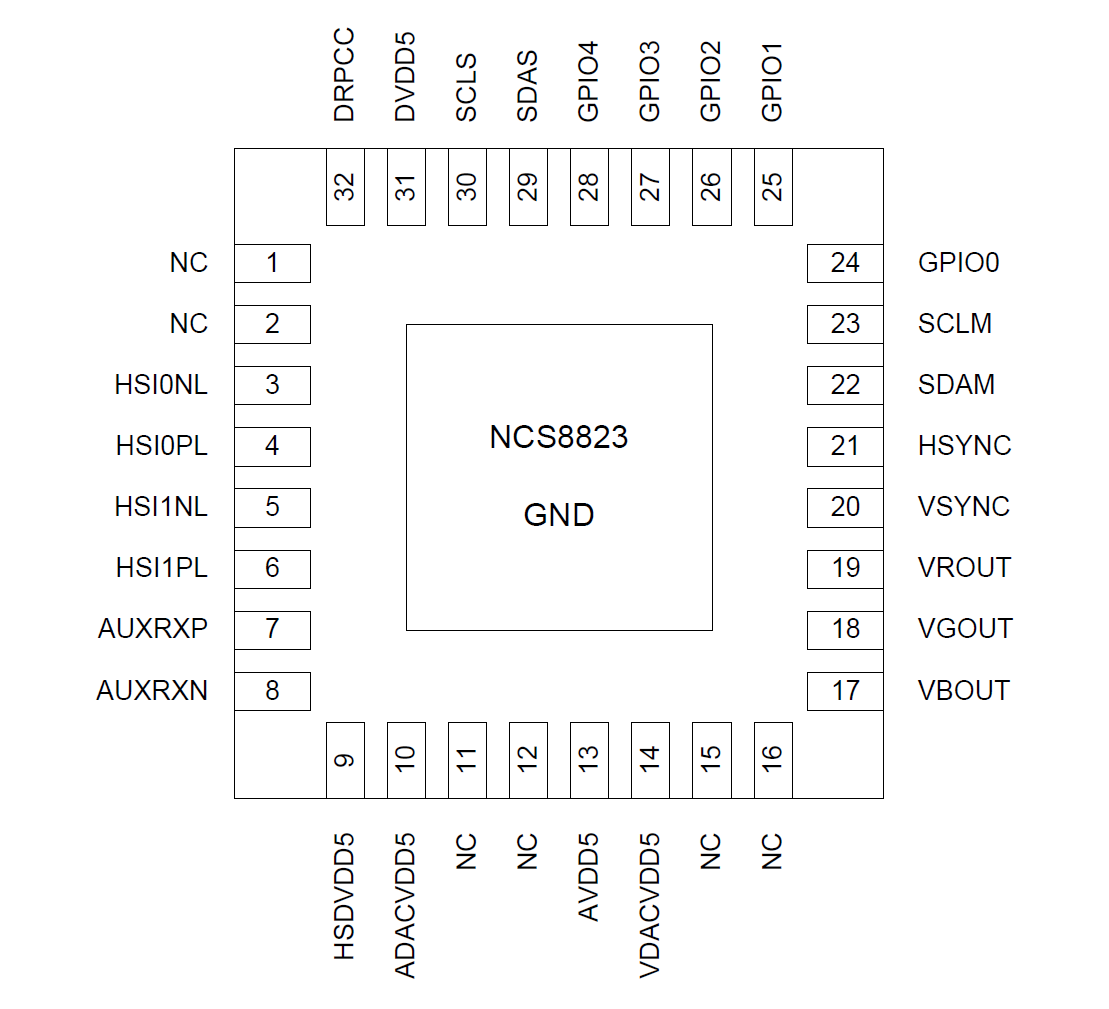

引脚
