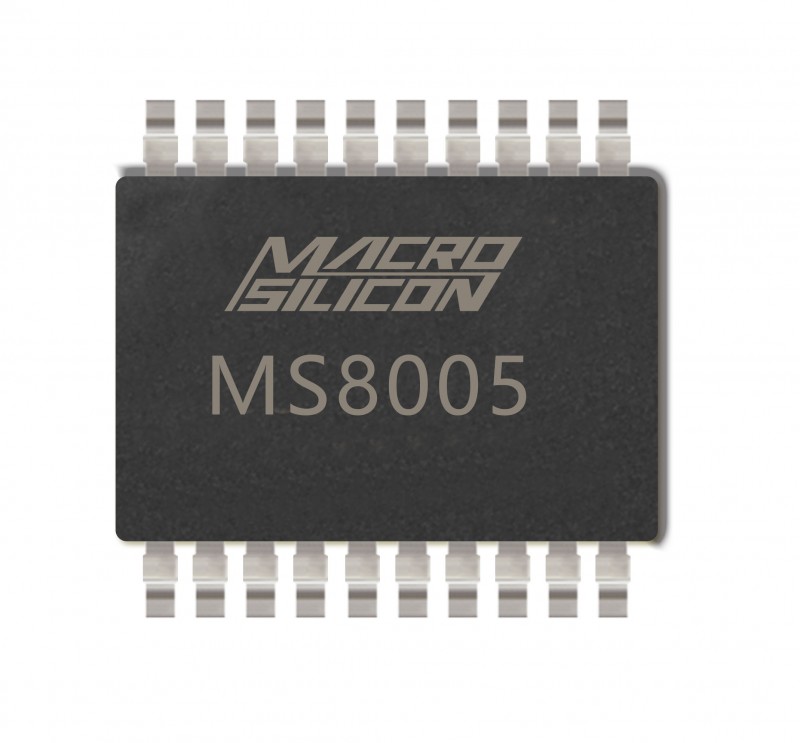

MS8005/MS8005F

MS8005/MS8005F是通用型1T 8051 Core MCU。在同样的系统时钟下,比传统的8051运行更快速,性能更优越,指令代码完全兼容传统8051;保留了标准8051的主要特性,包括256字节RAM和2个16位定时器;芯片还集成了2K字节外部扩展RAM;集成了12位带数字比较功能的ADC,两个自带波特率发生器的串口,3路16位分辨率的PWM等其他丰富的外设资源;内部集成了RC振荡器(RC16M和RC40K),看门狗定时器,上电复位和低电压复位等功能,从而省掉了外部晶振以及复位等外围电路;MS8005是一颗高性能,低成本,高可靠性的MCU。

产品概述

MS8005/MS8005F是通用型1T 8051 Core MCU。在同样的系统时钟下,比传统的8051运行更快速,性能更优越,指令代码完全兼容传统8051;保留了标准8051的主要特性,包括256字节RAM和2个16位定时器;芯片还集成了2K字节外部扩展RAM;集成了12位带数字比较功能的ADC,两个自带波特率发生器的串口,3路16位分辨率的PWM等其他丰富的外设资源;内部集成了RC振荡器(RC16M和RC40K),看门狗定时器,上电复位和低电压复位等功能,从而省掉了外部晶振以及复位等外围电路;MS8005是一颗高性能,低成本,高可靠性的MCU。

功能特征

架构

    基于1T 8051指令流水线结构8位单片机

ROM

    MS8005   :OTP 32KB(支持IAP&MTP)

    MS8005F :FLASH 32KB

RAM

    Idata 256字节,Xdata 2048字节

工作电压:

    1.8~3.6V

时钟处理

    内部高频RC振荡器:16MHz

    内部低频RC振荡器:40KHz

    外部时钟输入:2-16MHz

    晶体谐振器:2-16MHz

外设

    16个双向CMOS I/O管脚(内建上拉电阻)

    2个16位定时器T0/T1

    3路16 bit PWM输出

    两个增强型串口EUARTO/EUART1

    12 bit SAR型ADC

    看门狗定时器(WDT)

    预热计数器(用于中断唤醒等)

中断

    定时器T0,T1

    全部IO支持外部中断

    EUARTO/EUART1

    ADC

    PWM周期中断

复位

    LVR(欠压复位)

    看门狗复位

    PIN Reset

封装

    TSSOP20 塑封(6.5mm×4.4mm)

    不含铅,符合 RoHS 标准

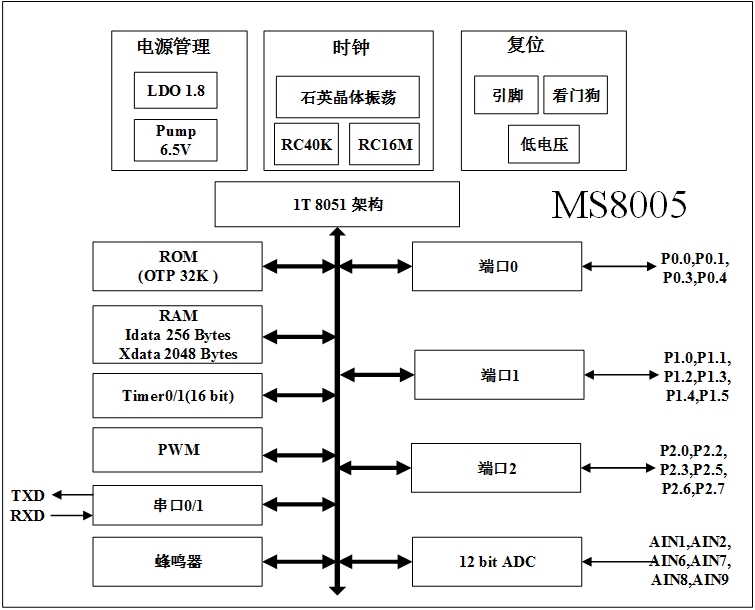

功能框图
