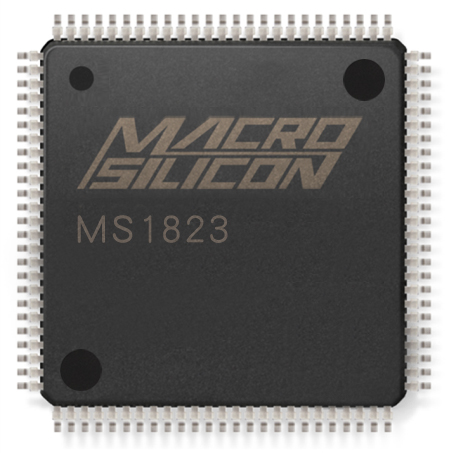

MS1823

MS1823一款多功能视频处理器,包含6通道10位视频模数转换(ADC)、TV解码器、编码器、三通道10位视频数模转换(DAC)及字符型OSD功能。可处理隔行和逐行模拟视频或者图形输入信号。有两路独立视频播放引擎可支持视频双路播放。该产品提供了高质量的视频输出。有解隔行输入、视频增强、3D消噪、YC分离以及帧率转换的处理能力。OEM厂商可通过MS1823高集成度的视频处理和高效的软硬件解决方案轻松地设计出高质量低成本的系统视频解决方案。

产品概述

MS1823一款多功能视频处理器,包含6通道10位视频模数转换(ADC)、TV解码器、编码器、三通道10位视频数模转换(DAC)及字符型OSD功能。可处理隔行和逐行模拟视频或者图形输入信号。有两路独立视频播放引擎可支持视频双路播放。该产品提供了高质量的视频输出。有解隔行输入、视频增强、3D消噪、YC分离以及帧率转换的处理能力。OEM厂商可通过MS1823高集成度的视频处理和高效的软硬件解决方案轻松地设计出高质量低成本的系统视频解决方案。

功能特征

视频输入

    10位ADC转换

    最高165MSPS采样转换率

    输入信号幅度:0.45-1.3V(峰峰值)

    最高6通道输入

    两路独立视频播放

    模拟RGBHV/RGBS/YCbCr/YPbPr输入

    自动相位增益偏移量调整

    支持复合同步信号和SOG

    输入最高支持1080P

    支持视频解密处理

自动模式检测

自动位置和消隐区间输入检测

帧率转换

    独立的行,列缩放

    灵活的帧率转换

内嵌SDRAM

    32位访问

    时钟高达162MHz

去隔行

    支持隔行到逐行的转换

    去隔行边缘校正

    全局噪声滤波

    3:2/2:2下拉检测


视频增强

    视频增强

    黑/白增强

    过渡色提升

    动态图像边缘增强

    亮度,饱和度,对比度,色度调整

内置OSD

    支持1bpp、2bpp和4bpp字符型

    支持1个OSD窗口

视频输出

    三通道10位DAC转换

    支持模拟RGBHV/RGBS/YPbPr输出

    支持模拟CVBS和S-Video输出

    最高分辨率可达1080P

    支持视频制式480I、480P、576I、576P、720P、1080I、1080P

封标准I2C总线编程接口

封装

    LQFP-100 塑封(14mm×14mm)

    3.3V和1.8V供

    符合 RoHS 标准

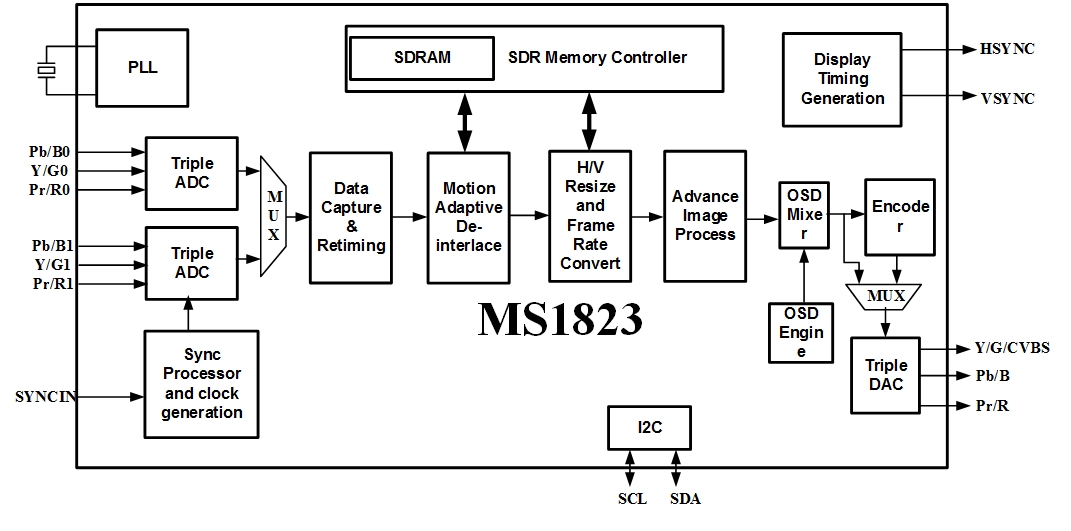

功能框图
