MS9331/3

MS9331是一款最高信号速率可达3Gbps的HDMI信号信号延长芯片,同时支持I2S和SPDIF输出。
MS9333是一款最高信号速率可达3Gbps的HDMI信号1分2分配器芯片,同时支持I2S和SPDIF输出。
在3Gbps的速率下,MS9333可以支持4K×2K@30Hz分辨率的HDMI输入信号。同时可以支持10/12/16位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材,使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能,可以支持长线传输。MS9333集成内部EDID RAM和HDCP KEY RAM。|

产品概述

    MS9331是一款最高信号速率可达3Gbps的HDMI信号信号延长芯片,同时支持I2S和SPDIF输出。

    MS9333是一款最高信号速率可达3Gbps的HDMI信号1分2分配器芯片,同时支持I2S和SPDIF输出。

    在3Gbps的速率下,MS9333可以支持4K×2K@30Hz分辨率的HDMI输入信号。同时可以支持10/12/16位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材,使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能,可以支持长线传输。MS9333集成内部EDID RAM和HDCP KEY RAM。|

功能特征

符合HDMI1.4b标准

支持1路DVI/HDMI输入,

MS9331支持1路DVI/HDMI输出

MS9333支持2路DVI/HDMI输出

支持HDMI1.4b4K×2K@30Hz格式

支持HDMI1.4b4K×2K@30Hz格式

支持I2S和SPDIF输出

支持音频输出频率32KHz--192KHz

支持所有压缩和非压缩的音频格式

HDMI输入端具有自适应EQ

HDMI输出端具有预加重功能

支持10/12/16位色深输入输出

自动监测HDMI输入信号

自动监测HDMI输出设备状态

支持5V TTL电平的DDC通道

集成HDCP KEY RAM

集成512K字节的EDID RAM

不需要外部晶振

MS9331 QFN48 6mmX6mm封装

MS9333 LQFP64封装

符合RoHS标准

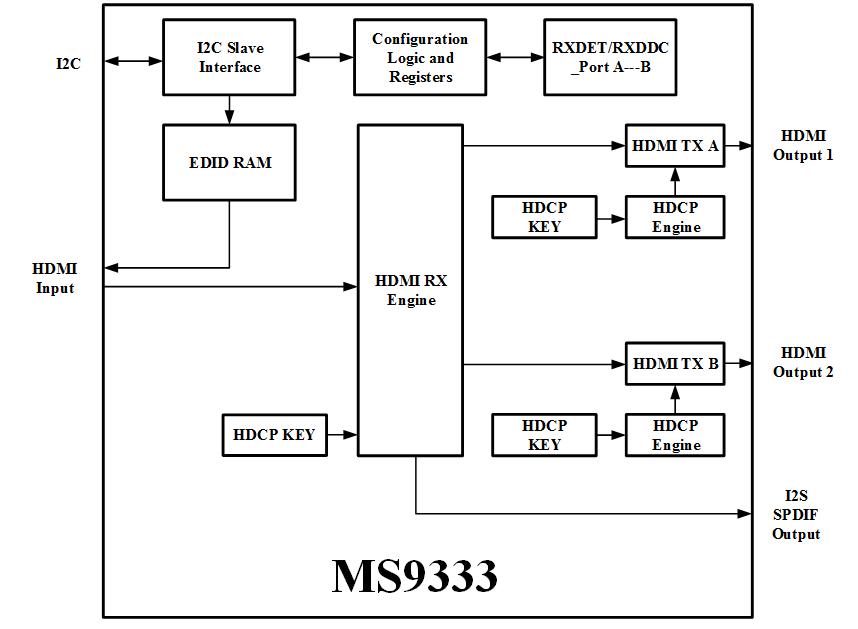

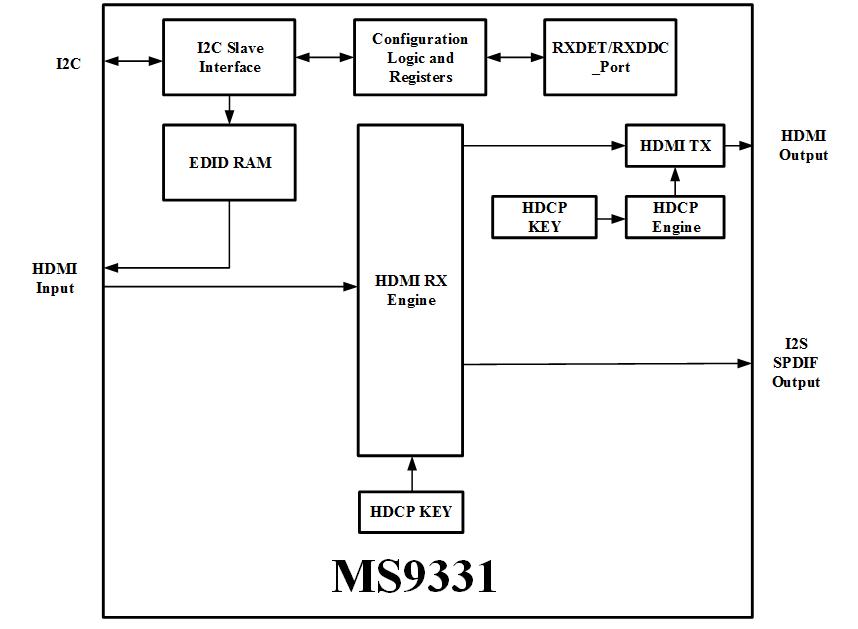

功能框图
