ASW3642

HD 2.0/DP 1.2视频切换开关

产品概述

ASW3642是HD 2.0/DP 1.2视频切换开关


功能特征

◼8路单刀双掷高速开关

◼4路单刀双掷低速开关

◼高速开关特性:

    带宽:8.0GHz (典型值)

    串扰:-40dB (1.7GHz时)

    隔离度:-23dB (1.7GHz时)

    插入损耗:-1.0dB (1.7GHz时)

    导通阻抗:6Ω (典型值)

◼工作电流: 30uA (典型值)

◼ 关断电流: <1uA (最大值)

◼ 工作电压: 1.8V~5.0V

◼ 封装形式:LGA42-3.5*9.0


◼ HD 2.0切换

◼ DP 1.4切换

◼ DVI 1.0切换

◼ 通用高速信号切换

◼ 扩展坞

◼ 商显

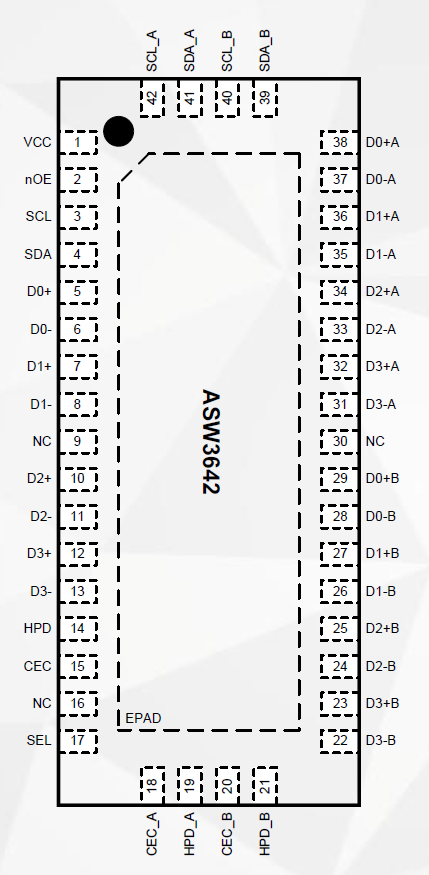

引脚框图

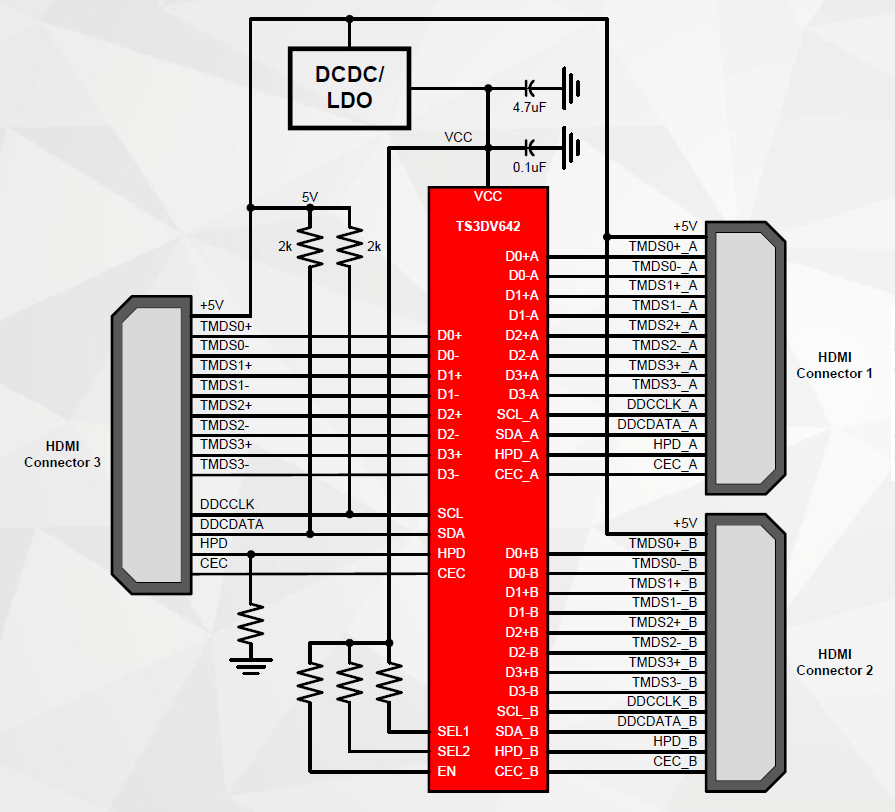

典型应用框图
