MS9332/4/7

MS9332是一款最高信号速率可达3Gbps的HDMI信号1分2分配器芯片。
MS9334是一款最高信号速率可达3Gbps的HDMI信号1分4分配器芯片。
MS9337是一款最高信号速率可达3Gbps的HDMI信号1分7分配器芯片。
在3Gbps的速率下,可以支持4K×2K@30Hz和4K×2K(YCbCr420)@60Hz分辨率的HDMI输入信号。同时可以支持10/12/16位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材,使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能,可以支持长线传输。集成内部EDID RAM和HDCP KEY RAM。

产品概述

    MS9332是一款最高信号速率可达3Gbps的HDMI信号1分2分配器芯片。

    MS9334是一款最高信号速率可达3Gbps的HDMI信号1分4分配器芯片。

    MS9337是一款最高信号速率可达3Gbps的HDMI信号1分7分配器芯片。

    在3Gbps的速率下,可以支持4K×2K@30Hz和4K×2K(YCbCr420)@60Hz分辨率的HDMI输入信号。同时可以支持10/12/16位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材,使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能,可以支持长线传输。集成内部EDID RAM和HDCP KEY RAM。

功能特征

HDMI RX

   符合HDMI 1.4b和DVI1.0标准

   支持1路DVI/HDMI输入

   支持HDMI 1.4b 4K@30Hz格式和HDMI 2.0

   YCbCr420 4K@60Hz格式

   支持音频输出频率32KHz---192KHz

   HDMI输入端具有自适应EQ

   支持10/12/16位色深输入

   自动监测HDMI输入信号

   支持5V TTL电平的DDC通道

   集成HDCP KEY RAM

   集成512字节的EDID RAM

封装

MS9332 LQFP64 (12mm×12mm)

MS9334 LQFP100 (14mm×14mm)

MS9337 HLQFP216 (24mm×24mm)

HDMI TX

    符合HDMI 1.4b和DVI1.0标准

    MS9332 支持2路DVI/HDMI输出

    MS9334 支持4路DVI/HDMI输出

    MS9337 支持7路DVI/HDMI输出

   支持HDMI 1.4b 4K@30Hz格式和HDMI  2.0

   YCbCr420 4K@60Hz格式

   支持音频输出频率32KHz---192KHz

   HDMI输出端具有预加重功能

   支持10/12/16位色深输出

   支持5V TTL电平的DDC通道

   集成HDCP KEY RAM

时钟处理

    内建PLL电路

供电与复位

    内建3.3V&1.2V电源处理

    内建上电复位电路

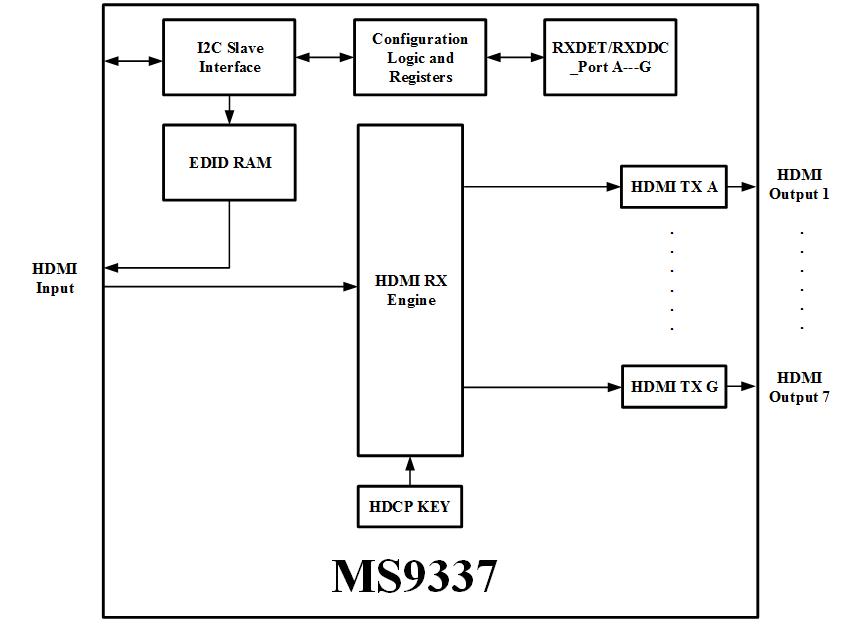

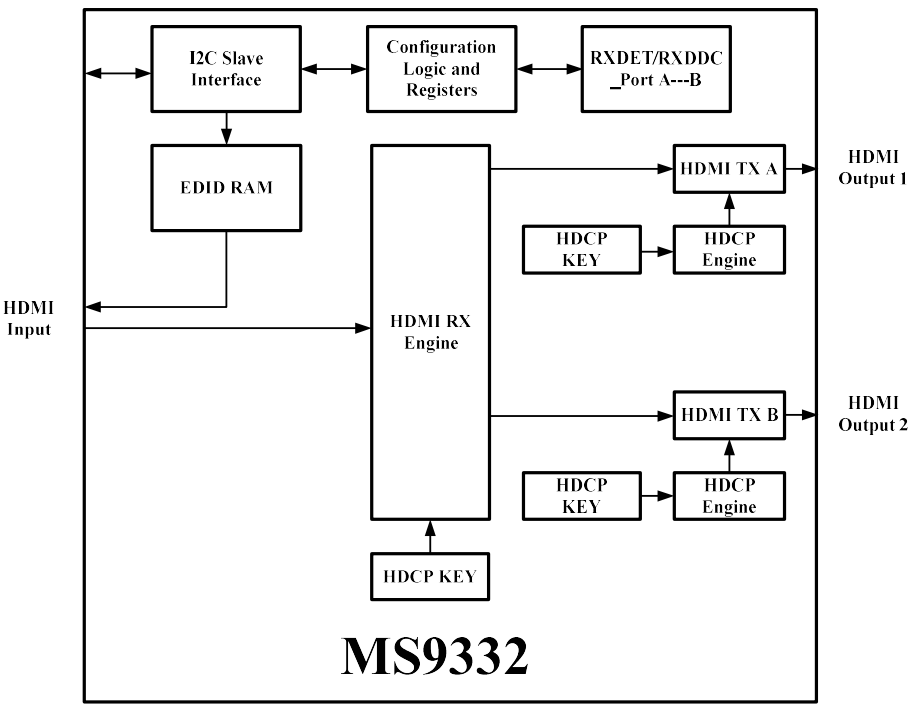

功能框图
