MS1820是一款多功能视频处理器,包含3通道10位视频模数转化(ADC)、TV解码器、三通道10位视频数模转换(DAC)及字符型OSD功能。可处理隔行和逐行模拟视频或者图形输入信号。该产品提供了高质量的视频输出。有去隔行输入、视频增强、3D消噪、YC分离以及帧率转换的处理能力。
MS1820是一款多功能视频处理器,包含3通道10位视频模数转化(ADC)、TV解码器、三通道10位视频数模转换(DAC)及字符型OSD功能。可处理隔行和逐行模拟视频或者图形输入信号。该产品提供了高质量的视频输出。有去隔行输入、视频增强、3D消噪、YC分离以及帧率转换的处理能力。
功能特征
模拟输入最高165MSPS采样转换率 输入信号幅度:0.45V-1.1V(峰峰值) 最高支特3通道模拟输入 模拟RGBHV/RGBS/YCbCr/YPbPr输入 自动相位增益偏移量调整 支持复合同步信号和SOG 输入最高支持1080P 数字输入支持视频解密处理(MacroVision) 支持24-bit RGB/YUV数字输入 支持16-bit YUV4:2:2数字输入 支持8-btBT656,601数字输入 支持8-bit BT1120数字输入 支持隔行和逐行标清输入 支持720P,1080I,1080P高清输入 支持2/8 MB SDRAM 支持高清1080I到1080P的转换 支持标清NTSC/PAL到480P/576P的转换 去隔行边缘校正 支持输入模式检测支持输入相位检测支持帧率转换和缩放独立行列缩放 帧率转换 SDRAM控制器支持2/8 MB SDRAM 支持16/32位宽 支持最高162MHz | 去隔行支持高清1080I到1080P的转换 支持标清NTSC/PAL到480P/576P的转换 去隔行边缘校正 支特电影模式检测并按3:2或2:2播放 视频增强 亮度,饱和度,对比度,色度调整 内置2套基色增强模块 支持亮白处理 支特1bpp、2bpp和4bpp字符型 支特阴影、适明度及闪烁 OSD支特字体双倍宽度和高度显示 支持放大 支特1个OSD窗口 复位输出支持模拟VGA/YPbPr输出 支特视频编码 支特50~75Hz扫描速率转换 支特16-bit YUV422数字输出 支特兼容LCD屏的24-bit YUV/RGB4:4:4数字输出 支特视频制式480i、480P、576i、576P、720P、1080i、1080P 封装LQFP176(20mm×20mm) 符合 RoHS 标准 |

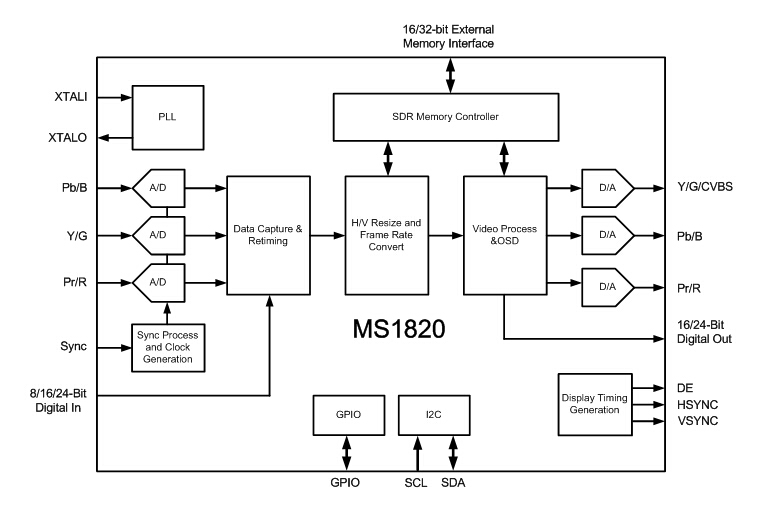

功能框图
