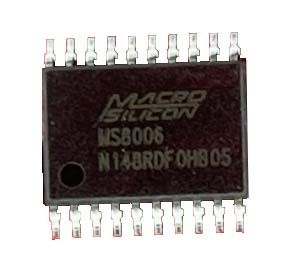

MS8006是一款内嵌32位ARM®Cortex®-M0+内核的超低功耗、Low Pin Count和宽电压工作范围(2.4V~5.5V)的微控制器,最高可运行在24MHz,内置64K字节的嵌入式F1ash,4K字节的SRAM,集成了12位1Msps高精度SAR型ADC、RTC、比较器、多路UART、SPI、I2C和PWM等丰高的外设接口,具有高整合度、高抗干扰、高可靠性的特点。MS8006配合成熟的Keil uVision调试开发软件,支持C语言及汇编语言在线快速开发与调试。
MS8006是一款内嵌32位ARM®Cortex®-M0+内核的超低功耗、Low Pin Count和宽电压工作范围(2.4V~5.5V)的微控制器,最高可运行在24MHz,内置64K字节的嵌入式F1ash,4K字节的SRAM,集成了12位1Msps高精度SAR型ADC、RTC、比较器、多路UART、SPI、I2C和PWM等丰富的外设接口,具有高整合度、高抗干扰、高可靠性的特点。MS8006配合成熟的Keil uVision调试开发软件,支持C语言及汇编语言在线快速开发与调试。
功能特征
内核ARM®Cortex®-M0+内核,最高频率24MHz 一个24位系统定时器 支持低功耗睡眠模式 单周期32位硬件乘法器 存储器64K字节嵌入式Flash,具有擦写保护功 4K字节SRAM 时钟源与电源4路可选时钟源 内部高速时钟:4MHz~24MHz 内部低速时钟:38.4KHz/32.768KHz时钟 外部高速晶振:4MHz-24MHz 外部低速晶振:32.768KHz 电源管理 两种低功耗工作模式:Sleep、Deep Sleep Mode 低电压检测,可配置为中断或复位 中断嵌套向量中断控制器NVIC)用于控制32个中断源,每个中断源可设置为4个优先级 支持串行调试(SWD)带2个观察点/4个断点 通用IO引脚16个IO管脚 通信接口UART0-UART1标准通讯接口 支持低速时钟的超低功耗UART SPI标准通讯接口,最高达8 Mbits/s I2C标准通讯接口,最高达1 Mbits/s one-wire通讯接口 蜂鸣器频率发生器 | 定时器/计数器1x16位高级控制定时器:有4通道PWM输出/输入捕获,支持3路互补输出,以及死区生成和紧急停止功能 1x16位通用定时器,支持4路比较输出/ 输入捕获,PWM输出 1x6位可编程定时器阵列,支持5路输入捕获/比较输出,PWM输出 2x16/32位基础定时器/计数器 1x16位低功耗定时器 自动唤醒定时器 系统窗口看门狗和独立看门狗定时器 通讯接口支持RTC计数(秒/分/小时)及万年历功能(日/月/年) 支持闹铃功能寄存器(秒/分/小时/日/月/年) 支持RTC从Deep Sleep模式唤醒系统 ADC7通道12位1Msps采样速率,12位SAR型ADC 工作条件电压比较器(VC)低电压检查器(LVD)硬件CRC-16模块工作条件宽工作电压2.4V-5.5V 宽工作频率最高至24MHz 工作温度-40℃至+85℃ 开发工具全功能的嵌入式调试解决方案 封装TSSOP20 塑封(6.5mm×4.4mm) 不含铅,符合 RoHS 标准 |

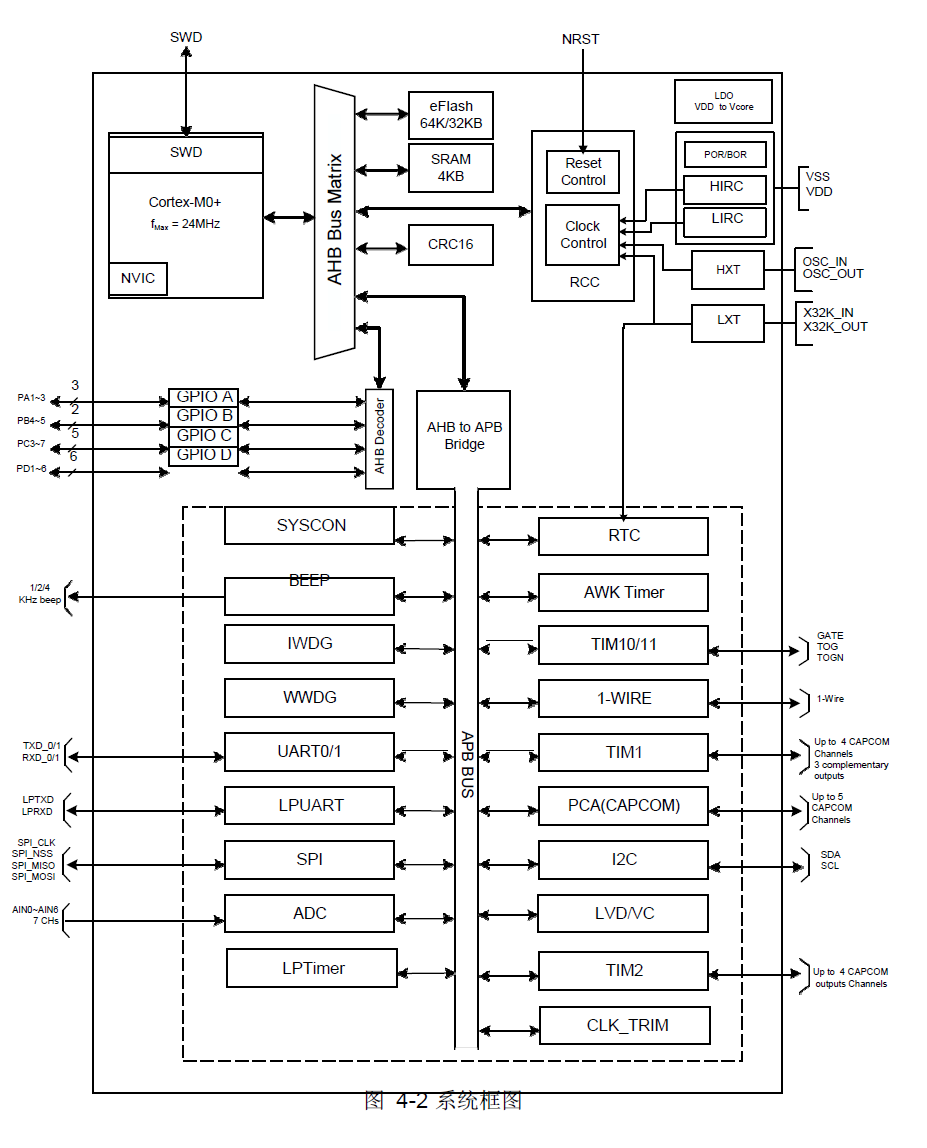

功能框图
