MS9120/1/2/3/5

MS9120,MS9121,MS9122,MS9123,MS9125是USB单芯片投屏器,内部集成了USB2.0控制器和数据收发模块、TTL RGB/HD/VGA/AV&SV数据接口和音视频处理模块。MS912x可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备,支持Win7/Win10/Android/MacOS等操作系统。

产品概述

MS9120,MS9121,MS9122,MS9123,MS9125是USB单芯片投屏器,内部集成了USB2.0控制器和数据收发模块、TTL/HD/VGA/AV&SV数据接口和音视频处理模块。MS912x可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备,支持Win7/Win10/Android/MacOS等操作系统。





型号




MS9120MS9121MS9122MS9123MS9125
TTL RGB支持



VGA/YPbPr支持支持

支持
HD支持
支持
支持
CVBS/SV支持

支持
I2S支持支持支持支持支持
最大分辨率

                   1920*1080@60Hz

720*576

720*480

1920*1080@60Hz
封装
LQFP100 QFN48QFN48QFN48LQFP64



功能特征


HD TX

   HD 1.4 兼容

   最大输出分辨率:1920*1080@60Hz

   支持EDD/HPD处理

   支持DVI模式

VGA

   最大输出分辨率:1920*1080@60H

CVBS&S-Video

    720*480:NTSC M/J/433.PAL M

    720*576:PAL N/B/D/G/H/I

YPbPr

    最大分输出辨率:1920*1080@60Hz

Digital Out

    最大分输出辨率:1920*1080@60H

    支持BT.656和BT.1120

    支持8/16/24bit模式

    支持YUV444/422,RGB色彩空间

音频

    默认48kHz16bit立体声

    支持2S和HD输出

    支持最大位宽:32bt(需要定制软件)

    支持最大分辨率:192khz(需要定制软件)

    支持最大声道数:8(需要定制软件)

USB2.0

    内建高速USB2.0 USB Device

    内建USB视频处理     Android 5.1 或以上

    USB音频:UAC扬声器48kHz立体声

操作系统支持

    Windows XP,7,8,10

    Andriod5.0或以上

时钟处理

    仅需要一个24hz的晶振

    内建PLL电路

供电与复位

    内建3.3V&1.2V电源处理

    内建上电复位电路



功能框图

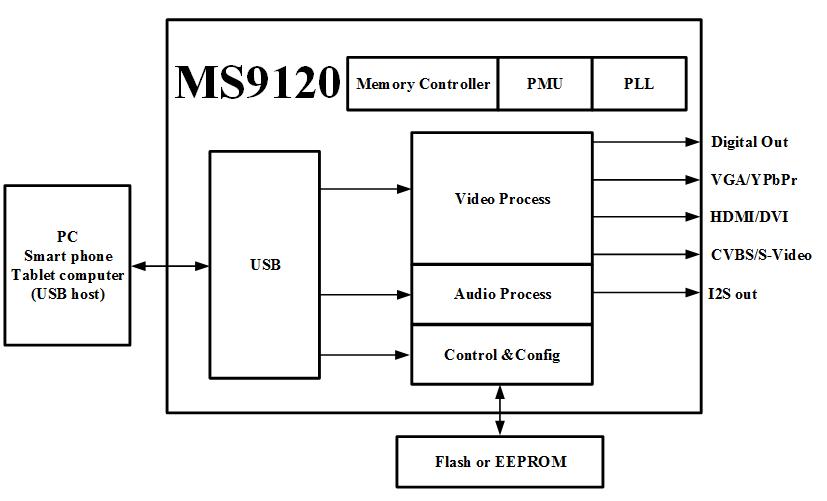

MS9120

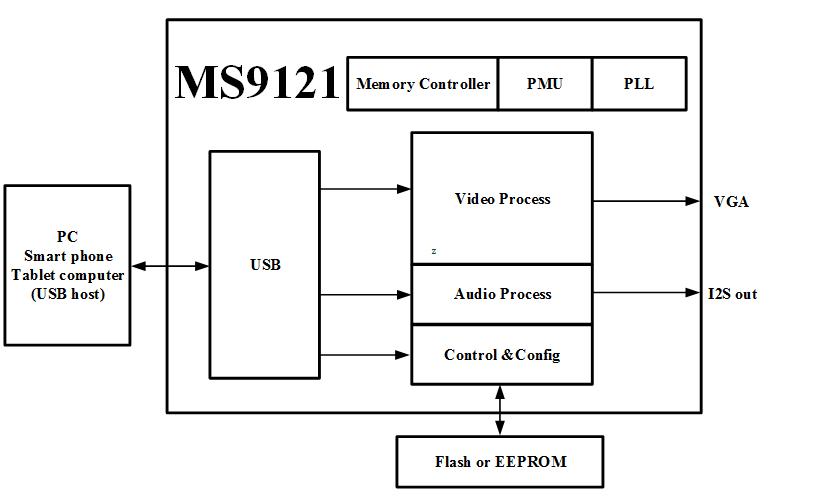

MS9121

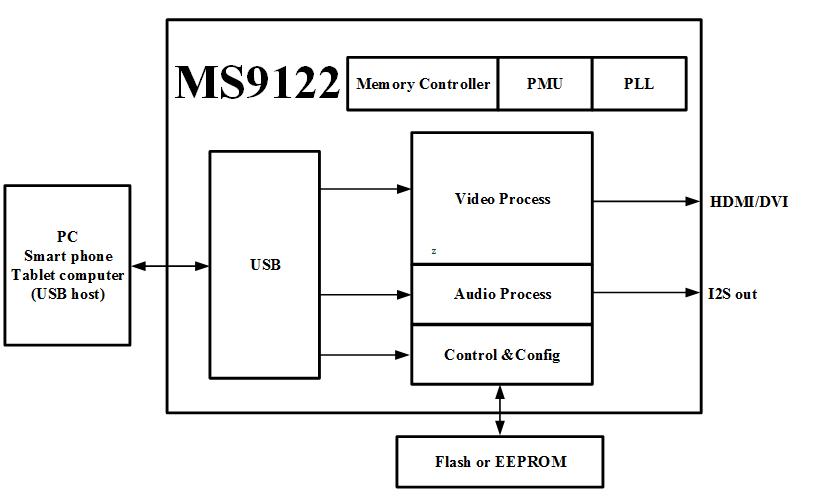

MS9122

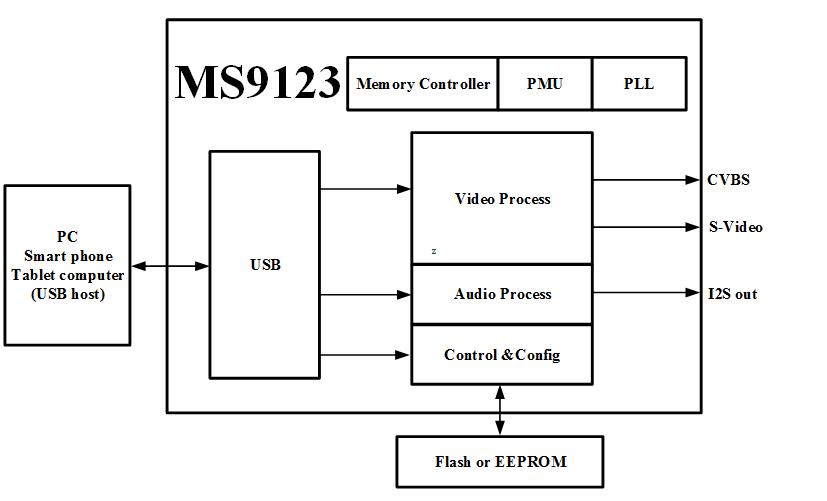

MS9123

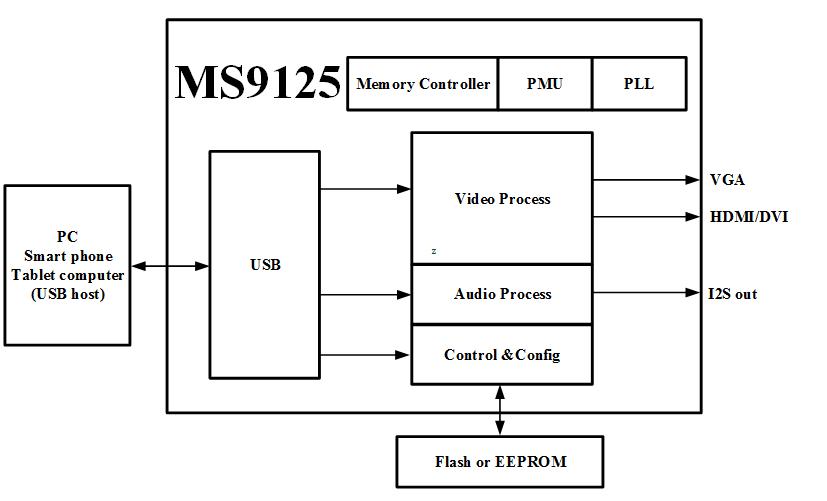

MS9125
