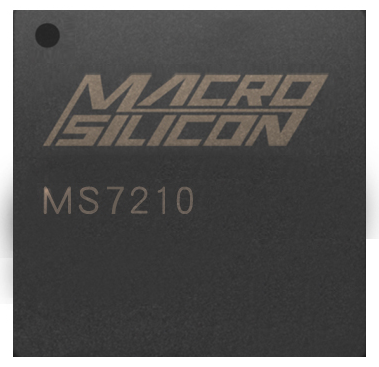

MS7210 是一款 HD 发送芯片,兼容 HD1.4b 及 HD 1.4b 下的视频 3D 传输格式。可以支持的最高分辨率高达 4K30Hz,最高采样率达到 300MHz.MS7210 支持 YUV 和 RGB 之间的色彩空间转换,数字接口支持 YUV 以及 RGB 格式输入。MS7210 的 IIS 接口以及 S/PDIF 接口支持高清音频的传输,其中 S/PDIF 接口既可以兼容IEC61937 标准下的压缩音频传输,同时还支持高比特音频(HBR)的传输,在高比特音频(HBR)模式下,音频采样率最高为 768KHz. MS7210 的 IIC 地址可以根据 SA 引脚进行选择。当 SA 引脚上拉到电源电压或者悬空时,地址为 0xB2。当 SA 引脚连接到 GND 时,地址为 0x56。
MS7210 是一款 HD 发送芯片,兼容 HD1.4b 及 HD 1.4b 下的视频 3D 传输格式。可以支持的最高分辨率高达 4K30Hz,最高采样率达到 300MHz.MS7210 支持 YUV 和 RGB 之间的色彩空间转换,数字接口支持 YUV 以及 RGB 格式输入。MS7210 的 IIS 接口以及 S/PDIF 接口支持高清音频的传输,其中 S/PDIF 接口既可以兼容IEC61937 标准下的压缩音频传输,同时还支持高比特音频(HBR)的传输,在高比特音频(HBR)模式下,音频采样率最高为 768KHz. MS7210 的 IIC 地址可以根据 SA 引脚进行选择。当 SA 引脚上拉到电源电压或者悬空时,地址为 0xB2。当 SA 引脚连接到 GND 时,地址为 0x56。
功能特征
HD输出HD 1.4b标准并兼容DVI 1.0标准 HDCP 1.4版本 采样时钟最高300MHz 支持HD 3D格式 支持HBR音频格式 内置HDCP核 内置CEC核 内置可编程EDD缓存 数字视频输入24-bit RGB/YUV444格式 8/10/12/bit YUV422格式 16/20/24 bit YUV422格式 DDR/SDR采样模式 数据通道交换及高低位交换 支持BT.601、BT.656、BT.1120、BTA-T1004数字标准 支持分离和复合同步信号传输 支持DE模式 视频处理色彩空间转换 支持YUV444与YUV422转换 支持10/12位色深到8位色深转换 | 数字音频输入四通道IIS音频输入 IIS通道交换 IIS最高采样率192KHz IIS最高采样位数24位 SPDIF接口支持PCM格式以及压缩音频格式 系统IIC控制接口 外部27MHz晶振 INT#中断引脚 芯片地址引脚选择 电源数字I/O支持1.8V、2.5V、3.3V 内核电压1.2V 封装QFN-64 塑封(9mm×9mm) 符合 RoHS 标准 |

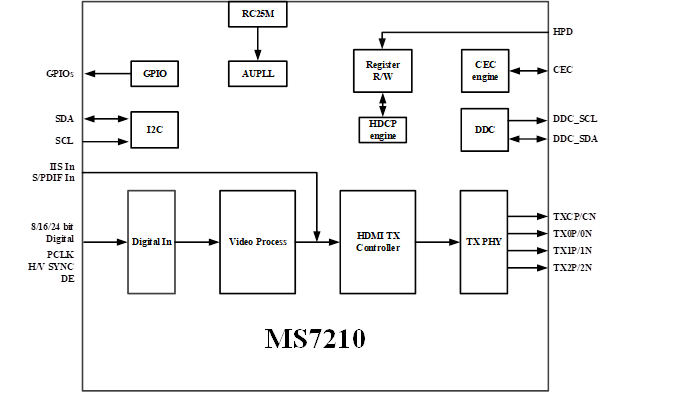

功能框图
