MS1858是一款单芯片的CVBS/S-Video转HD的转换器,集成了9位的视频ADC、24位的音频ADC及HD 1.3发射器。
MS1858具有3D视频解码,高性能OSD,DMC,视频缩放及高速模拟开关,同时,提供帧率转换和去隔行的逐行扫描转换。
MS1858支持主、从模式。主模式下,可根据用户需求定制通过内部MCU和ROM或者外部EEPROM来配置;从模式下,需要通过外部的控制器来配置。主、从模式选择需要设置对应管脚状态。
MS1858是一款单芯片的CVBS/S-Video转HD的转换器,集成了9位的视频ADC、24位的音频ADC及HD 1.3发射器。
MS1858具有3D视频解码,高性能OSD,DMC,视频缩放及高速模拟开关,同时,提供帧率转换和去隔行的逐行扫描转换。
MS1858支持主、从模式。主模式下,可根据用户需求定制通过内部MCU和ROM或者外部EEPROM来配置;从模式下,需要通过外部的控制器来配置。主、从模式选择需要设置对应管脚状态。
功能特征
视频支持CVBS/S-Video输入 支持所有制式的视频输入NTSC和PAL 支持NTSC和PAL所有制式和接口的自动检测 内置3D解码器/去隔行缩放模块 支持亮度,对比度,饱和度和色调调节 支持输出分辨率高达1080P@60Hz 音频支持模拟立体声输入 控制内置MCU 内置ROM/RAM/IO/定时器 支持内部ROM程序和外部EEPROM,以供定制 | HD支持HD 1.3/DVI 1.0规范 集成HD 1.3T MDS核,运行速率165MHz 支持24位色深,最大的分辨率1080P@60Hz 支持HDCP,通过外部的EEPROM载入 时钟处理外接 27MHz 无源晶振 内建 PLL 电路 复位内建上电复位电路 内置3.3V&1.8V稳压器 封装LQFP-64 塑封(10mm×10mm) 符合 RoHS 标准 |

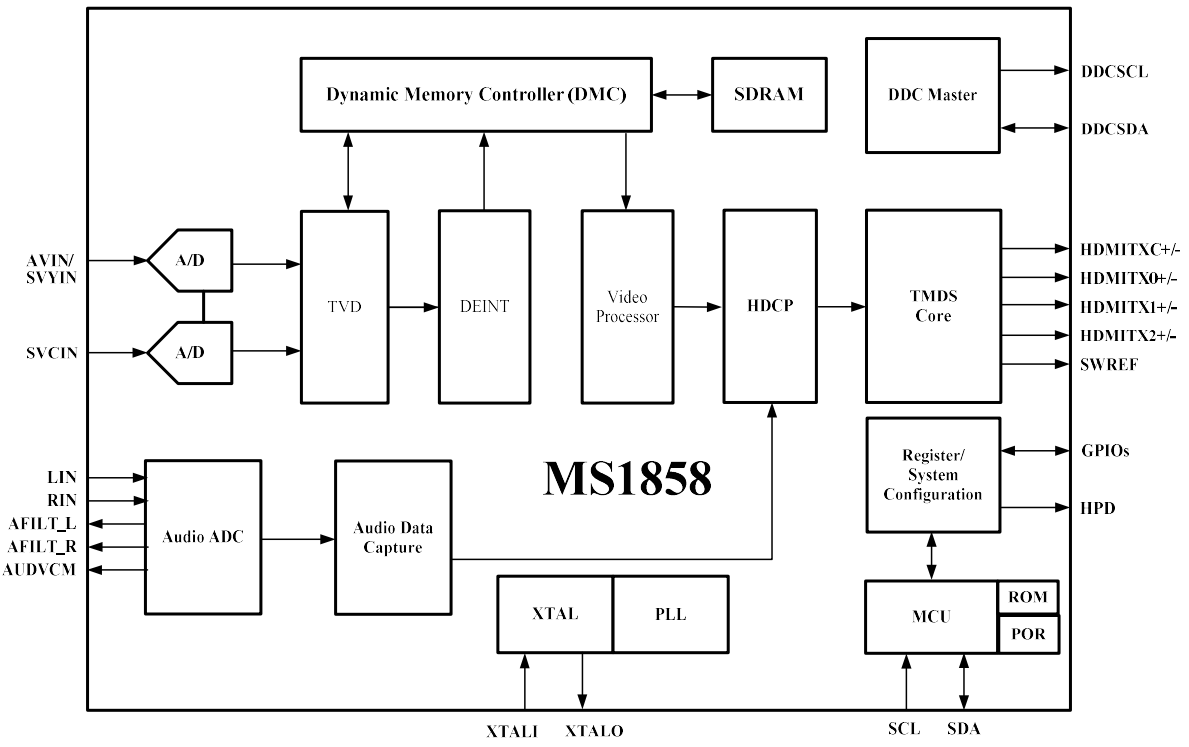

功能框图
