MS9120，MS9121，MS9122，MS9123，MS9125是USB单芯片投屏器，内部集成了USB2.0控制器和数据收发模块、TTL RGB/HD/VGA/AV&SV数据接口和音视频处理模块。MS912x可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备，支持Win7/Win10/Android/MacOS等操作系统。
MS9120，MS9121，MS9122，MS9123，MS9125是USB单芯片投屏器，内部集成了USB2.0控制器和数据收发模块、TTL/HD/VGA/AV&SV数据接口和音视频处理模块。MS912x可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备，支持Win7/Win10/Android/MacOS等操作系统。
型号
| MS9120 | MS9121 | MS9122 | MS9123 | MS9125 | |
| TTL RGB | 支持 | ||||
| VGA/YPbPr | 支持 | 支持 | 支持 | ||
| HD | 支持 | 支持 | 支持 | ||
| CVBS/SV | 支持 | 支持 | |||
| I2S | 支持 | 支持 | 支持 | 支持 | 支持 |
| 最大分辨率 | 1920*1080@60Hz | 720*576 720*480 | 1920*1080@60Hz | ||
| 封装 | LQFP100 | QFN48 | QFN48 | QFN48 | LQFP64 |
功能特征
HD TXHD 1.4 兼容 最大输出分辨率：1920*1080@60Hz 支持EDD/HPD处理 支持DVI模式 VGA最大输出分辨率：1920*1080@60H CVBS&S-Video720*480:NTSC M/J/433.PAL M 720*576:PAL N/B/D/G/H/I YPbPr最大分输出辨率：1920*1080@60Hz Digital Out最大分输出辨率：1920*1080@60H 支持BT.656和BT.1120 支持8/16/24bit模式 支持YUV444/422,RGB色彩空间 | 音频默认48kHz16bit立体声 支持2S和HD输出 支持最大位宽：32bt(需要定制软件) 支持最大分辨率：192khz(需要定制软件) 支持最大声道数：8（需要定制软件） USB2.0内建高速USB2.0 USB Device 内建USB视频处理 Android 5.1 或以上 USB音频：UAC扬声器48kHz立体声 操作系统支持Windows XP,7,8,10 Andriod5.0或以上 时钟处理仅需要一个24hz的晶振 内建PLL电路 供电与复位内建3.3V&1.2V电源处理 内建上电复位电路 |
功能框图

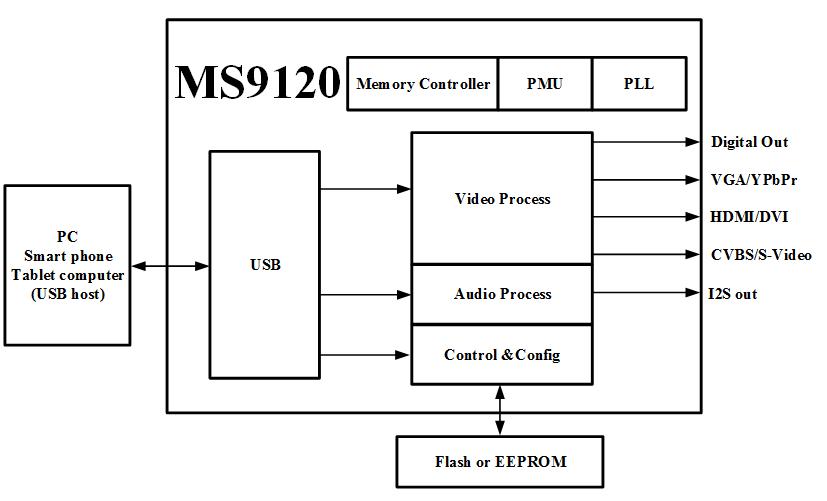

MS9120

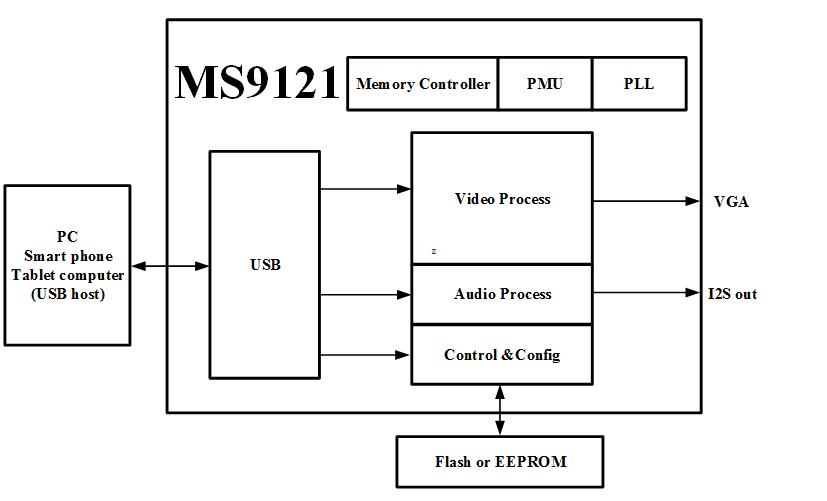

MS9121
![20210326165452625262[1].jpg](/zhikong/Upload/5402s/upload/image/20240523/1716445031797243.jpg "1650944994231903.jpg")
MS9122

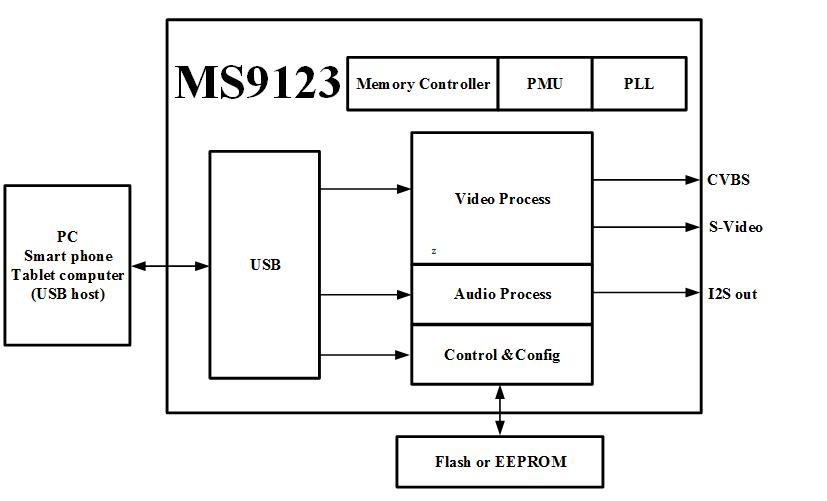

MS9123

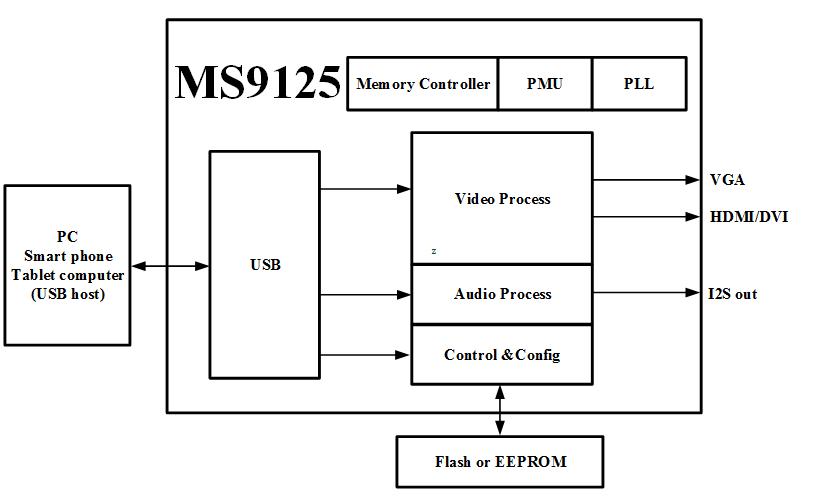

MS9125
