MS2131是一款USB3.0高清视频和音频采集处理芯片，内部集成USB3.0 Device控制器、数据收发模块、音视频处理模块。MS2131可以通过USB3.0接口将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2131支持HD环出功能，支持USB host录制的同时通过HMDI输出播放音视频。MS2131支持两路数字音频(2S)输入，支持数字音频与HMDI音频的混音处，支持两路数字音频(I2S)输出，支持SPDIF数字音频输出。MS2131输出支持YUV422和MPEG两种模式，兼容Windows、Android和Mac OS系统。
MS2131是一款USB3.0高清视频和音频采集处理芯片，内部集成USB3.0 Device控制器、数据收发模块、音视频处理模块。MS2131可以通过USB3.0接口将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2131支持HD环出功能，支持USB host录制的同时通过HMDI输出播放音视频。MS2131支持两路数字音频(2S)输入，支持数字音频与HMDI音频的混音处理，支持两路数字音频(I2S)输出，支持SPDIF数字音频输出。MS2131输出支持YUV422和MPEG两种模式，兼容Windows、Android和Mac OS系统。
样品链接
功能特征
HD RXHD 1.4b 兼容 支持 DVI 1.0 支持 HDCP 1.4 支持 RGB444、YCBCR422、YCBCR444、YCBCR420 支持 deep color 24/30/36 位模式 支持 CEA-861-E/CEA-861-F 视频格式 最大输入分辨率 4K(3840×2160@30Hz) HD TXHD 1.4b 兼容 支持 EDD/HPD 处理 支持 DVI 1.0 最大输出分辨率 4K(3840×2160@30Hz) 支持 HD RX 到 HD TX 直通模式输出 USB 3.0集成 USB 3.0 Device 兼容 USB 2.0 Device 模式 USB 视频符合 UVC 1.0 协议 USB 音频符合 UAC 1.0 协议 USB 视频输出支持 YUV422 和 MJPEG 两种模式 USB 视频输出分辨率默认最大分辨率1920×1080@60Hz | 音频USB 音频默认 48KHz 立体声输出 支持两路数字音频 I2S 输入 支持两路数字音频 I2S, 一路 SPDIF 输出 支持两路 I2S 输入音频和 HD 音频混音处理 操作系统支持Windows XP/7/8/10 Andriod 5.0 或以上 MacOS Linux 其他支持UVC的系统 时钟处理外接 24MHz 无源晶振 内建 PLL 电路 复位内建上电复位电路 封装 LQFP-100塑封（14mm×14mm) 无铅，符合RoHS标准 |
USB 3.0 视频输出默认分辨率
YUV4221920×1080@60Hz/50Hz/30Hz/20Hz/10Hz 1600×1200@60Hz/50Hz/30Hz/20Hz/10Hz 1360× 768@60Hz/50Hz/30Hz/20Hz/10Hz 1280×1024@60Hz/50Hz/30Hz/20Hz/10Hz 1280× 960@60Hz/50Hz/30Hz/20Hz/10Hz 1280× 720@60Hz/50Hz/30Hz/20Hz/10Hz 1024× 768@60Hz/50Hz/30Hz/20Hz/10Hz 800× 600@60Hz/50Hz/30Hz/20Hz/10Hz 720× 576@60Hz/50Hz/30Hz/20Hz/10Hz 720× 480@60Hz/50Hz/30Hz/20Hz/10Hz 640× 480@60Hz/50Hz/30Hz/20Hz/10Hz | MJPEG1920×1080@60HZ/50Hz/30Hz/20Hz/10Hz 1600×1200@60Hz/50Hz/30Hz/20Hz/10Hz 1360× 768@60Hz/50Hz/30Hz/20Hz/10Hz 1280×1024@60Hz/50Hz/30Hz/20Hz/10Hz 1280× 960@60Hz/50Hz/30Hz/20Hz/10Hz 1280× 720@60Hz/50Hz/30Hz/20Hz/10Hz 1024× 768@60Hz/50Hz/30Hz/20Hz/10Hz 800× 600@60Hz/50Hz/30Hz/20Hz/10Hz 720× 576@60Hz/50Hz/30Hz/20Hz/10Hz 720× 480@60Hz/50Hz/30Hz/20Hz/10Hz 640× 480@60Hz/50Hz/30Hz/20Hz/10Hz |
USB 2.0 视频输出默认分辨率
YUV4221920×1080@10Hz/5Hz 1600×1200@10Hz/5Hz 1360× 768@15Hz/8Hz 1280×1024@15Hz/8Hz 1280× 960@15Hz/8Hz 1280× 720@20Hz/10Hz 1024× 768@20Hz/10Hz 800× 600@30Hz/20Hz/10Hz 720× 576@60Hz/25Hz/20Hz/10Hz 720× 480@60Hz/30Hz/20Hz/10Hz 640× 480@60Hz/30Hz/20Hz/10Hz | MJPEG1920×1080@50Hz/30Hz/25Hz/20Hz/10Hz 1600×1200@60Hz/50Hz/30Hz/20Hz/10Hz 1360× 768@60Hz/50Hz/30Hz/20Hz/10Hz 1280×1024@60Hz/50Hz/30Hz/20Hz/10Hz 1280× 960@60Hz/50Hz/30Hz/20Hz/10Hz 1280× 720@60Hz/50Hz/30Hz/20Hz/10Hz 1024× 768@60Hz/50Hz/30Hz/20Hz/10Hz 800× 600@60Hz/50Hz/30Hz/20Hz/10Hz 720× 576@60Hz/50Hz/30Hz/20Hz/10Hz 720× 480@60Hz/50Hz/30Hz/20Hz/10Hz 640× 480@60Hz/50Hz/30Hz/20Hz/10Hz |

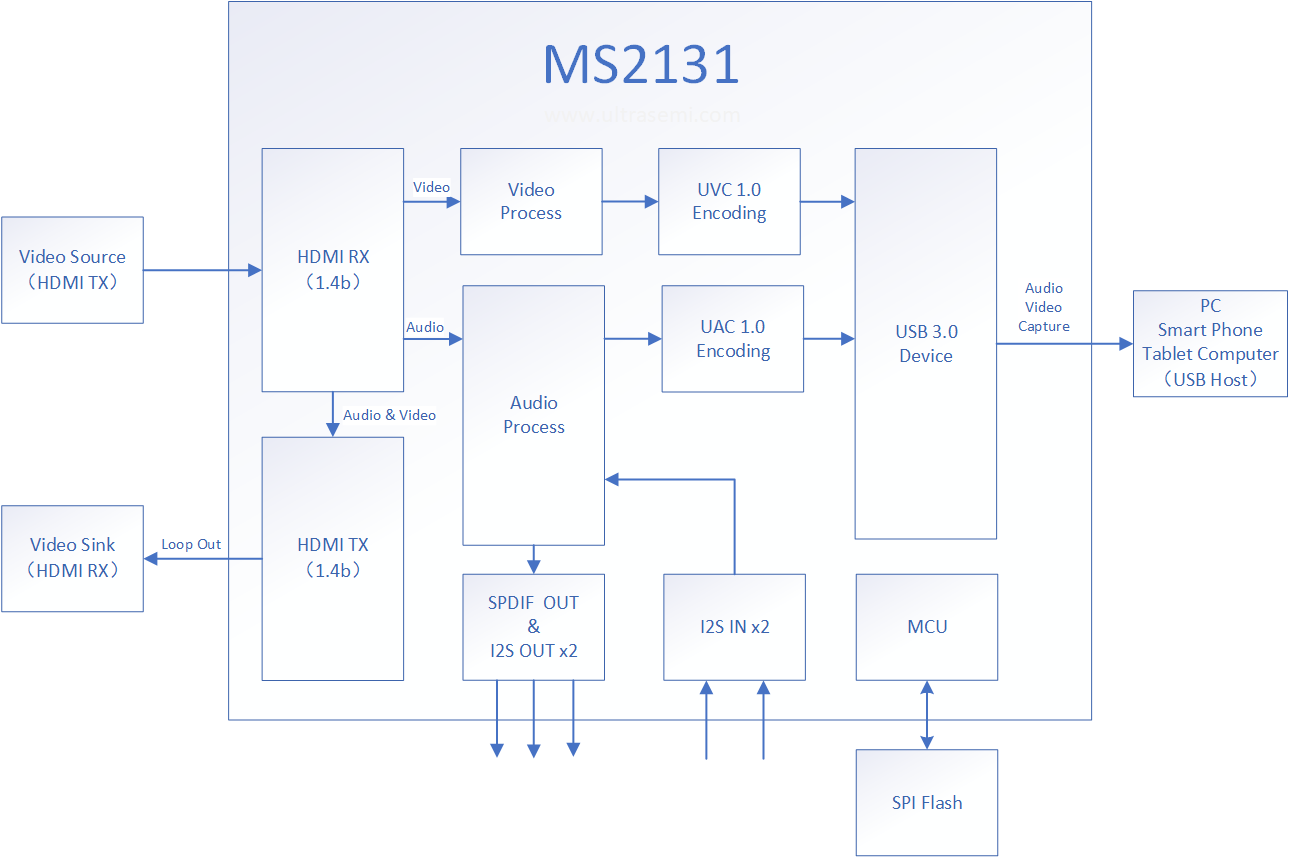

功能框图
