MS2130

MS2130 是一款 USB 3.0 高清视频和音频采集芯片,内部集成 USB3.0 Device 控制器、数据收发模块、音视频处理模块。MS2130 可以通过 USB 3.0 接口将 HD 输入的音视频信号传送到 PC、智能手机、平板电脑上预览或采集。MS2130 输出支特 YUV422 和 MJPEG 两种模式,兼容 Windows、Android 和Mac OS 系统。

产品概述

MS2130 是一款 USB 3.0 高清视频和音频采集芯片,内部集成 USB3.0 Device 控制器、数据收发模块、音视频处理模块。MS2130 可以通过 USB 3.0 接口将 HD 输入的音视频信号传送到 PC、智能手机、平板电脑上预览或采集。MS2130 输出支特 YUV422 和 MJPEG 两种模式,兼容 Windows、Android 和Mac OS 系统。

样品链接

功能特征

HD RX

    HD 1.4b 兼容

    支持 DVI 1.0

    支持 HDCP 1.4

    支持 RGB444、YCBCR422、YCBCR444、YCBCR420

    支持 deep color 24/30/36 位模式

    支持 CEA-861-E/CEA-861-F 视频格式

    最大输入分辨率 4K(3840×2160@30Hz)

USB 3.0

     集成 USB 3.0 Device

     兼容 USB 2.0 Device 模式

     USB 视频符合 UVC 1.0 协议

     USB 音频符合 UAC 1.0 协议

     USB 视频输出支持 YUV422 和 MJPEG 两种模式

USB 视频输出分辨率

    默认最大分辨率1920×1080@60Hz


操作系统支持

    Windows XP/7/8/10

    Andriod 5.0 或以上

    MacOS

    Linux

    其他支持UVC的系统

时钟处理

     外接 24MHz 无源晶振

     内建 PLL 电路

复位

    内建上电复位电路

封装

    QFN-64塑封(9mm×9mm)

    无铅,符合RoHS标准


USB 3.0 视频输出默认分辨率

YUV422

1920×1080@60Hz/50Hz/30Hz/20Hz/10Hz

1600×1200@60Hz/50Hz/30Hz/20Hz/10Hz

1360×  768@60Hz/50Hz/30Hz/20Hz/10Hz

1280×1024@60Hz/50Hz/30Hz/20Hz/10Hz

1280×  960@60Hz/50Hz/30Hz/20Hz/10Hz

1280×  720@60Hz/50Hz/30Hz/20Hz/10Hz

1024×  768@60Hz/50Hz/30Hz/20Hz/10Hz

  800×  600@60Hz/50Hz/30Hz/20Hz/10Hz

  720×  576@60Hz/50Hz/30Hz/20Hz/10Hz

  720×  480@60Hz/50Hz/30Hz/20Hz/10Hz

  640×  480@60Hz/50Hz/30Hz/20Hz/10Hz


MJPEG

1920×1080@60HZ/50Hz/30Hz/20Hz/10Hz

1600×1200@60Hz/50Hz/30Hz/20Hz/10Hz

1360×  768@60Hz/50Hz/30Hz/20Hz/10Hz

1280×1024@60Hz/50Hz/30Hz/20Hz/10Hz

1280×  960@60Hz/50Hz/30Hz/20Hz/10Hz

1280×  720@60Hz/50Hz/30Hz/20Hz/10Hz

1024×  768@60Hz/50Hz/30Hz/20Hz/10Hz

  800×  600@60Hz/50Hz/30Hz/20Hz/10Hz

  720×  576@60Hz/50Hz/30Hz/20Hz/10Hz

  720×  480@60Hz/50Hz/30Hz/20Hz/10Hz

  640×  480@60Hz/50Hz/30Hz/20Hz/10Hz

USB 2.0 视频输出默认分辨率

YUV422

1920×1080@10Hz/5Hz

1600×1200@10Hz/5Hz

1360×  768@15Hz/8Hz

1280×1024@15Hz/8Hz

1280×  960@15Hz/8Hz

1280×  720@20Hz/10Hz

1024×  768@20Hz/10Hz

  800×  600@30Hz/20Hz/10Hz

  720×  576@60Hz/25Hz/20Hz/10Hz

  720×  480@60Hz/30Hz/20Hz/10Hz

  640×  480@60Hz/30Hz/20Hz/10Hz


MJPEG

1920×1080@50Hz/30Hz/25Hz/20Hz/10Hz

1600×1200@60Hz/50Hz/30Hz/20Hz/10Hz

1360×  768@60Hz/50Hz/30Hz/20Hz/10Hz

1280×1024@60Hz/50Hz/30Hz/20Hz/10Hz

1280×  960@60Hz/50Hz/30Hz/20Hz/10Hz

1280×  720@60Hz/50Hz/30Hz/20Hz/10Hz

1024×  768@60Hz/50Hz/30Hz/20Hz/10Hz

  800×  600@60Hz/50Hz/30Hz/20Hz/10Hz

  720×  576@60Hz/50Hz/30Hz/20Hz/10Hz

  720×  480@60Hz/50Hz/30Hz/20Hz/10Hz

  640×  480@60Hz/50Hz/30Hz/20Hz/10Hz

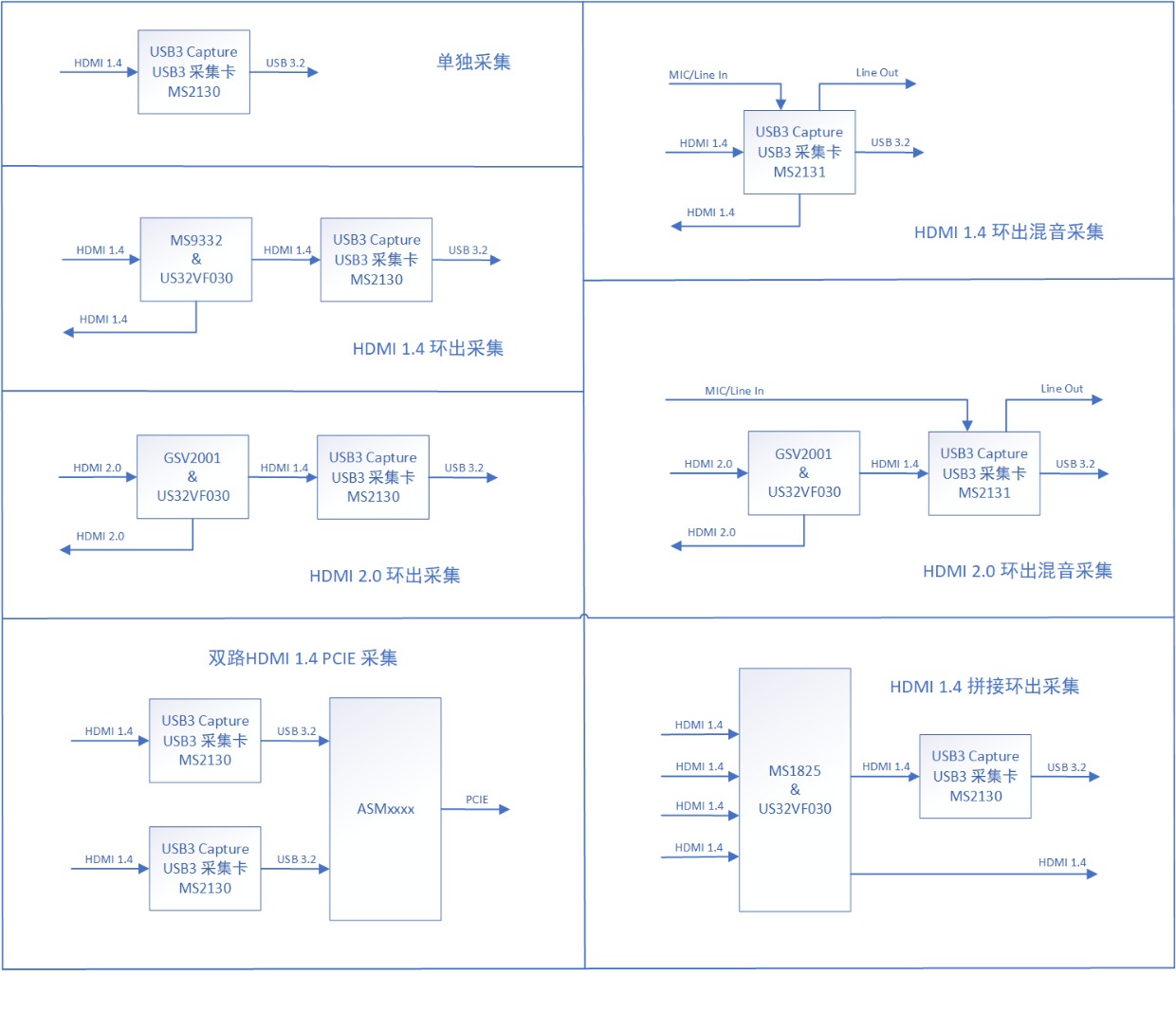

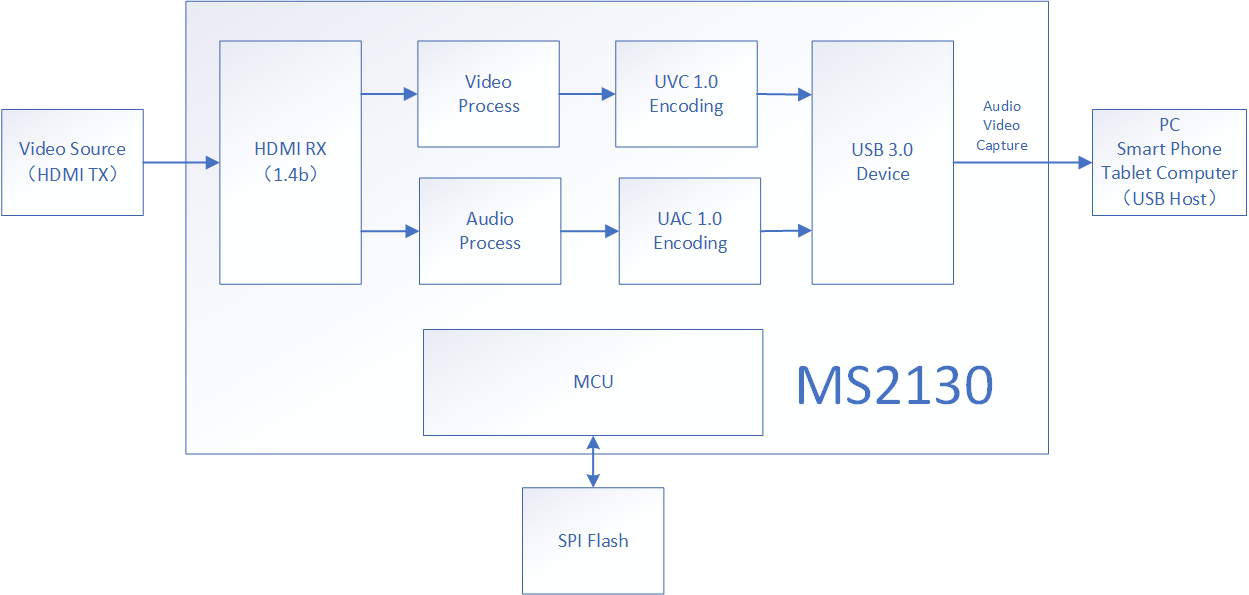

功能框图





MS2109MS2130
USB  版本2.03.2   Gen1
USB 速率480Mbps5Gbps
1080P@30 MJPEG支持支持
1080P@60 MJPEG不支持支持
1080P@30 YUV422不支持支持
1080P@60 YUV422不支持支持
典型延时80ms50ms
