MS1836S

MS1836S 是一款单芯片的 HD 转 CVBS/S-Video 的转换器,内置 MCU 和存储器。输入为 HD 接收器,输出有 NTSC/PAL 的编码器和 10bit 的视频 DAC,音频支持模拟 L/R 输出,内置 OSD。有视频增强处理,3D 降噪,亮度/色度/饱和度/清晰度调节功能。不需要用户去配置,帮助用户降低成本,提高使用的便捷性。

产品概述

MS1836S 是一款单芯片的 HD 转 CVBS/S-Video 的转换器,内置 MCU 和存储器。输入为 HD 接收器,输出有 NTSC/PAL 的编码器和 10bit 的视频 DAC,音频支持模拟 L/R 输出,内置 OSD。有视频增强处理,3D 降噪,亮度/色度/饱和度/清晰度调节功能。不需要用户去配置,帮助用户降低成本,提高使用的便捷性。

功能特征

HD 接收器

    支持HD 1.4b/DVI 1.0规范

    支持最大的分辨率YUV420 4K@60Hz

    支持HDCP1.4规范

    支持8/10/12/16-bit色深

    支持输入格式自动检测

自动边界检测

缩放

    独立的行和场缩放,缩放系数从(1/8)x~8x

    支持帧率变换

视频增强

    黑白电平延展

    颜色边界提升

    动态清晰度调节

    亮度,色度,不饱和度和色调调节

模拟输出

    3个通道的DAC,支持复合视频输出

    支持CVBS和S-Video输出

    支持格式:

        NTSC(J,M,4.43)

        PAL(B,D,G,H,I,M,N,Nc,60)

音频

    支持工业级标准的SPDIF输出

    支持压缩的数字杜比和数字DTS传输

    支持音频采样率为

    32K/44.1K/48K/88.2K/96K/176.4K/192K

    支持模拟LR输出

控制器

    内置控制器

    内置定时器/ROM/RAM/IO

    内置固件并可支持外置MCU或EEPROM定制

系统特性

    内置电源启动复位

    外置晶振27Mhz

封装

    QFN-48 7mmx7mm封装

    不含铅,符合RoHS

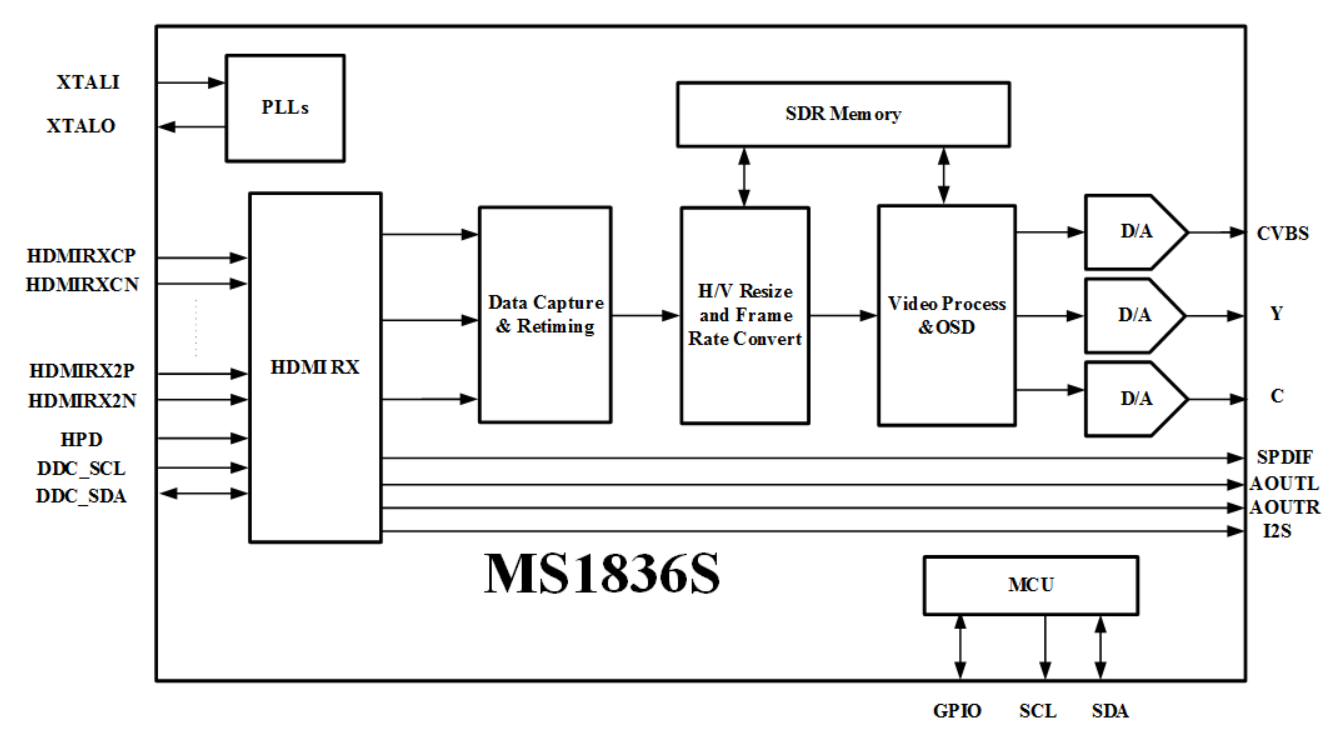

功能框图
