匠芯创 D125CCS 最小系统开发板
优森美 匠芯创 D125CCS 最小系统开发板，围绕 D125CCS 主控提供基础按键、状态指示与引脚扩展，适合开展板级启动调试、按键与 LED 控制，以及显示、摄像头等外设的原型连接与验证。

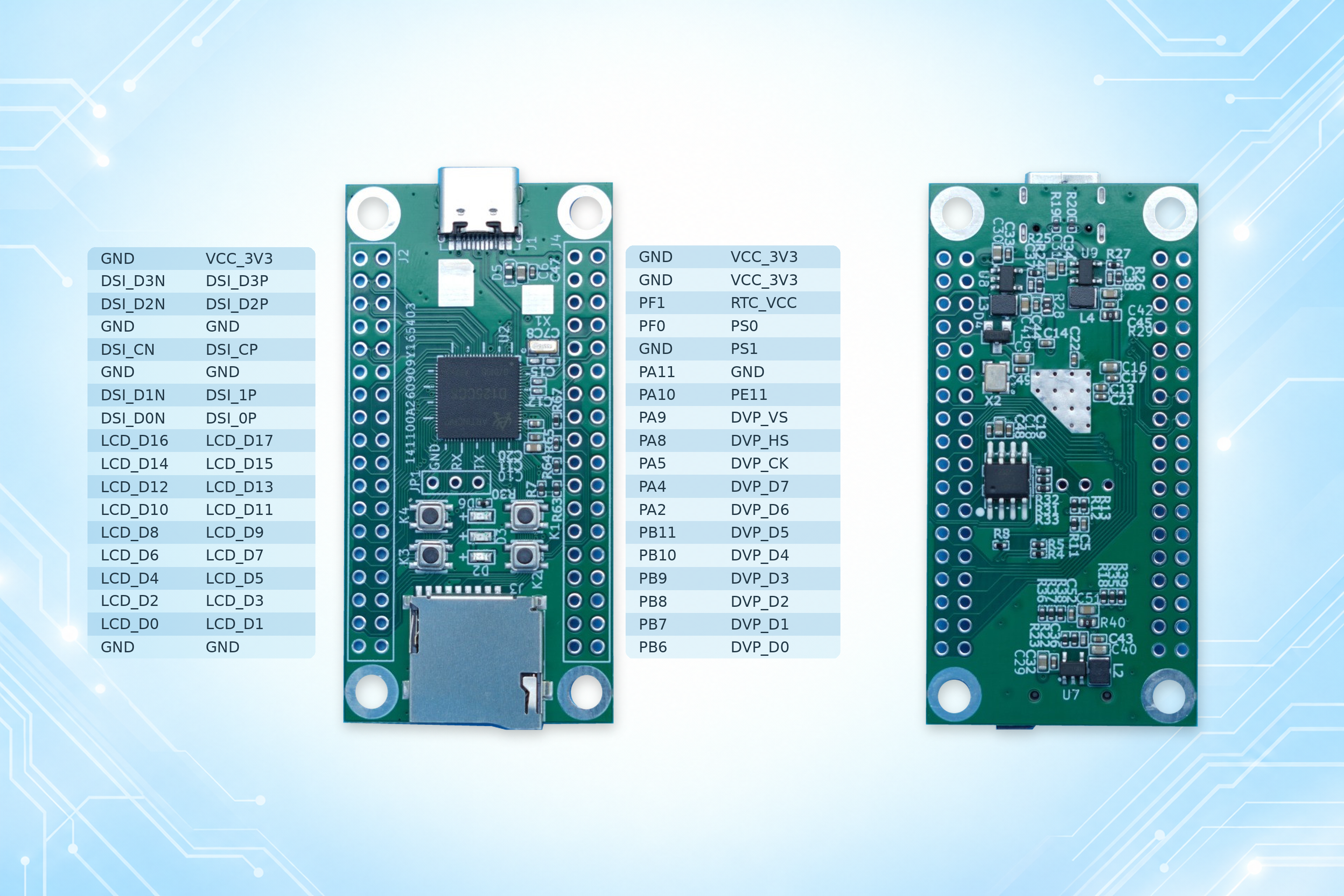

开发板实物与引脚标注
图片展示开发板正反面和两侧扩展引脚标注，可点击查看原图。板上可见 USB-C 接口、存储卡槽与 UART 调试焊盘；具体接口功能以配套硬件设计资料及固件配置为准。
硬件配置
| 项目 | 配置 |
|---|---|
| 主控 | 匠芯创 ArtInChip D125CCS |
| 复位按键 | 1 个 |
| BOOT 按键 | 1 个 |
| 用户按键 | 2 个，可由应用定义操作功能 |
| 电源指示灯 | 1 个电源 LED |
| 用户指示灯 | 2 个用户 LED，可用于运行状态或调试指示 |
| 引脚扩展 | 其他引脚通过两侧焊盘引出，便于连接外部电路 |
| 硬件设计资料 | KiCad 原理图与 PCB 工程、4 页 PDF 原理图；版本 2026-10-28 |
扩展与开发用途
图示引脚标注包含 DSI、LCD、DVP、GPIO、电源与地等信号，方便围绕目标外设设计连接板或扩展电路。显示与摄像头相关功能需要结合引脚复用、外围电路和软件驱动实现，实际可用组合需按设计核对。
- 基础交互开发：利用两个用户按键和两个用户 LED，验证按键输入、事件处理与状态提示。
- 启动与板级调试：结合复位键、BOOT 键和调试接口开展启动流程与固件调试。
- 外设原型验证：利用引出的信号开展显示、摄像头或通用 I/O 的连接与驱动适配。
硬件设计资料与原理图预览
以下资料对应 D125CCS_DEMO_20261028，文件版本标记为 2026-10-28。
| 资料 | 内容 | 获取方式 |
|---|---|---|
| KiCad 工程 | 包含项目文件、PCB、主原理图与 D125CCS、SCREEN、USB_POWER 子原理图 | 下载 KiCad 工程 ZIP |
| PDF 原理图 | 4 页电路图，无需安装 KiCad 即可查看 | 新窗口查看 PDF · 下载 PDF |
解压 ZIP 后请保留目录结构，通过 D125CCS_DEMO_20261028.kicad_pro 打开工程。扩展连接前，请结合对应版本的原理图确认供电、电平、引脚方向与复用关系。
PDF 原理图在线预览
如果浏览器未显示预览，可使用上表的新窗口查看或下载入口。
