USB 扩展屏在收银系统中的应用：称重客显与条形副屏改造
在商超、生鲜和零售收银场景中，操作员需要在主屏完成称重与结算，顾客则希望直观看到商品重量、价格和交易信息。为已有收银设备增加一块面向顾客的 USB 扩展屏，可以在保留主机和主屏的同时，增加独立的信息展示区域。
本文以称重收银一体机连接条形彩色副屏为应用案例，介绍如何通过标准 USB 接口简化连接、布线和系统改造。除称重信息外，副屏还可由收银应用组织显示商品名称、金额、门店提示和宣传内容。

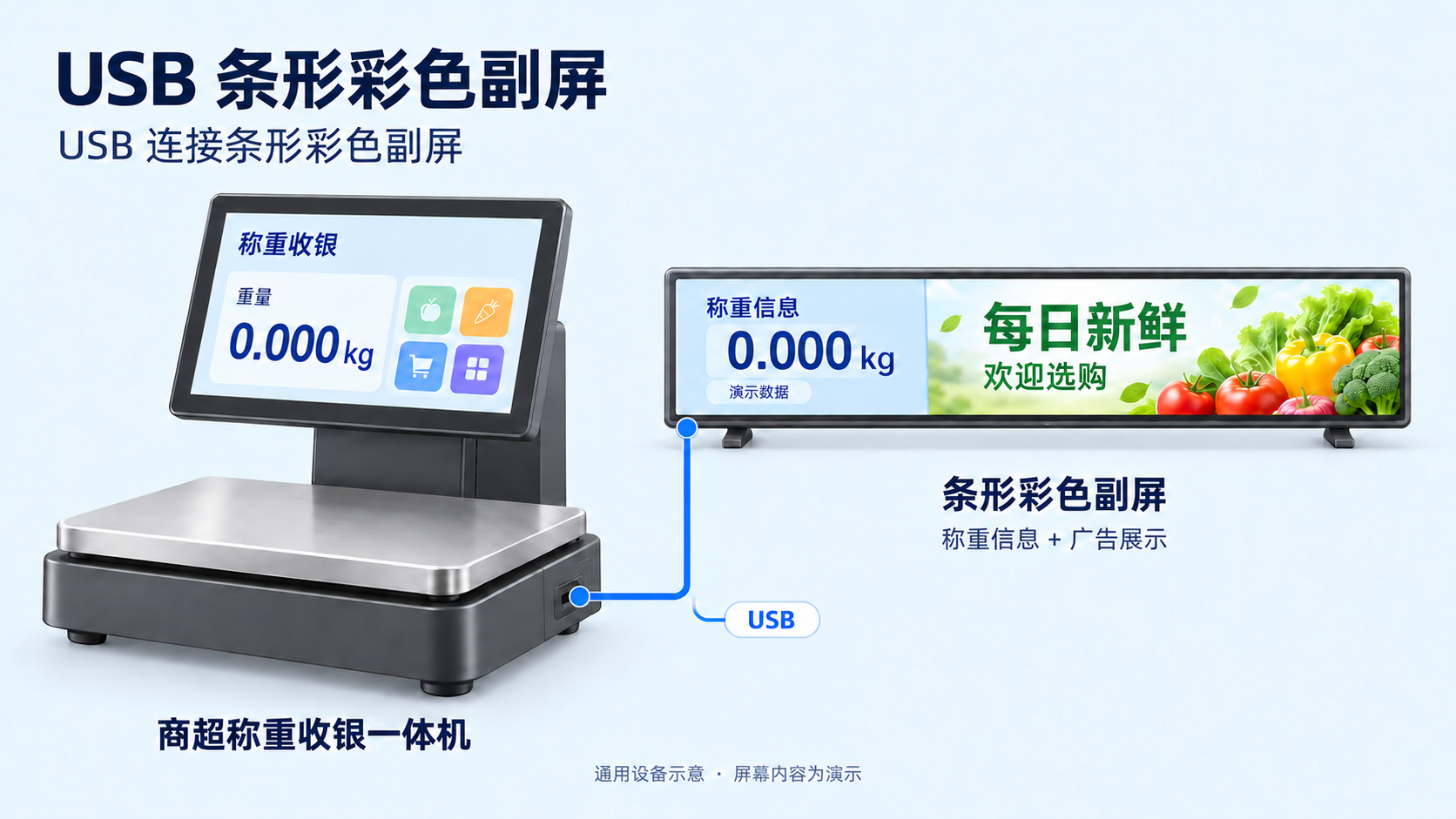

应用连接示意
图中，收银主机通过 USB 连接面向顾客的条形副屏，副屏一侧显示称重信息，另一侧展示门店宣传内容。图片为通用设备与界面示意，屏幕数值为演示数据，不代表特定客户的交付记录或实测结果。
| 组成 | 在系统中的作用 |
|---|---|
| 称重收银主机 | 运行收银应用，处理称重、商品及结算业务 |
| 操作员主屏 | 显示商品选择、收银操作和设备管理界面 |
| USB 连接 | 将主机生成的副屏内容传输到显示设备 |
| 条形彩色副屏 | 面向顾客展示重量、金额、商品或门店宣传内容 |
业务数据由收银应用提供。 USB 扩展屏负责显示，不会仅因接入 USB 就自动获取秤重数据或读取收银软件的交易内容；需要收银应用或配套客显程序接入相应数据源。
为什么选择 USB 扩展屏
即插即用，减少日常连接步骤
主机完成驱动、客户端或系统集成后，使用者可通过插拔 USB 线连接副屏，便于安装、替换和维护。与主板直连屏幕相比，现场通常不需要处理屏幕排线接口和板级信号连接。
这里的“即插即用”指已完成适配后的使用体验，不等于所有 USB 扩展屏在所有操作系统上都免驱。
标准线缆，布线位置更灵活
常见板内 MIPI 屏连接通常需要与主板接口、排线、时序和结构配合。USB 采用标准连接器与数据线，更便于把副屏放在顾客一侧、柜台边缘或与主机分开的安装位置。
相较于常见的板内 MIPI 短排线设计，USB 更便于实现较长的外部连线，也方便采购和更换标准线束。实际可用距离取决于 USB 版本、线材质量、带宽与供电条件，应按目标长度验证；较远距离需另行评估延长方案。
方便已有收银系统改造
如果收银主机没有预留可用的 MIPI 接口，直接增加屏幕可能涉及主板和结构修改。USB 扩展屏可从主机现有 USB 接口接入，减少对原有主板与内部排线的改动，适合旧设备增加客显、门店设备升级或不同主机平台复用同类副屏。
极简硬件连接，软件组织显示内容
图示方案以 USB 作为主机与副屏之间的连接，降低现场线束复杂度。满足功耗及端口供电条件的配置可由 USB 供电；是否需要独立电源，应结合副屏亮度、尺寸和整机功耗确认。
硬件接入后，可根据驱动能力与软件架构选择扩展桌面或配套应用显示方式，让收银主屏和顾客副屏承担不同任务。
USB 与板内 MIPI 连接的选型比较
| 评估项 | USB 扩展屏 | 板内 MIPI 直连屏 |
|---|---|---|
| 连接方式 | 标准 USB 接口与数据线 | 与主板匹配的连接器、排线及屏幕时序 |
| 安装位置 | 更适合主机与副屏分开放置、外部布线 | 常用于主板与屏幕距离较近的整机内部 |
| 旧系统改造 | 可利用已有 USB 接口，重点确认软件适配 | 需确认主板是否具备接口和对应驱动支持 |
| 维护与替换 | 标准线束便于采购、插拔和更换 | 需核对排线规格、引脚及面板配置 |
| 软件工作 | 适配 USB 显示驱动或客户端、客显内容 | 适配显示控制器、面板驱动及显示内容 |
两类连接适合不同整机架构。对于已有主机增加外置客显，USB 的标准接口和外部布线更便于实施；新设计的一体化设备则可结合主板资源评估 MIPI 直连方式。
Windows、Linux 与 Android 系统适配
方案支持面向 Windows、Linux、Android 收银系统开展适配。选择具体 USB 显示芯片、显示模块及软件版本后，还需确认主机侧运行方式：
| 主机系统 | 适配关注点 |
|---|---|
| Windows | 安装匹配的 USB 显示驱动，确认扩展或镜像模式、分辨率、屏幕方向及收银软件窗口位置 |
| Linux | 确认内核、CPU 架构、显示驱动及桌面或嵌入式显示框架，验证目标发行版或系统镜像 |
| Android | 确认 USB Host 能力、设备权限、配套客户端或系统集成方式，以及收银应用的副屏内容输出路径 |
跨系统支持不代表同一安装包通用。可参考 USB 投屏驱动与客户端资料，按实际芯片、主机系统和软件版本选择适配方式。
客显内容如何设计
- 称重时：突出重量与商品信息，便于顾客核对。
- 结算时：显示收银应用提供的金额和交易状态，保持主副屏业务状态一致。
- 空闲时：显示门店提示、商品宣传或广告内容。
- 条形屏布局：可将业务信息与宣传区分区排布，优先保证数字和文字在顾客观看距离下清晰可读。
具体内容取决于收银软件的数据接口和显示能力。广告播放、状态切换及布局逻辑需要相应应用实现。
改造落地步骤
- 确认现有收银主机的系统版本、CPU 架构、USB 接口和供电能力。
- 确定副屏尺寸、分辨率、横竖方向、安装位置及线缆长度。
- 选择适配的 USB 显示方案，在目标系统完成驱动或客户端验证。
- 对接收银应用数据，分别设计操作员主屏和顾客副屏内容。
- 验证插拔、重启恢复、长时间运行、线缆走线和供电条件，再部署到实际柜台。
