MS9129 5.5 寸桌面屏方案

基于 MS9129（宏晶 USB 2.0 → MIPI 投屏）的桌面副屏参考设计：整机采用 5.5 寸、720 × 1280 面板，主机通过 USB 扩展为信息 / 监控小屏，可竖装或横装。也可作为普通 USB 投屏 使用，支持 Windows、macOS、Android。上位机侧用 Python 渲染多套 HUD 主题，适合桌面状态、电竞外设与轻量信息展示。

资料、购买与支持

芯片规格见 MS9129 / USB 投屏系列。驱动见 USB Display 驱动。样机购买、源码与使用步骤见下文。

1、样机购买

• 淘宝购买

2、样机展示

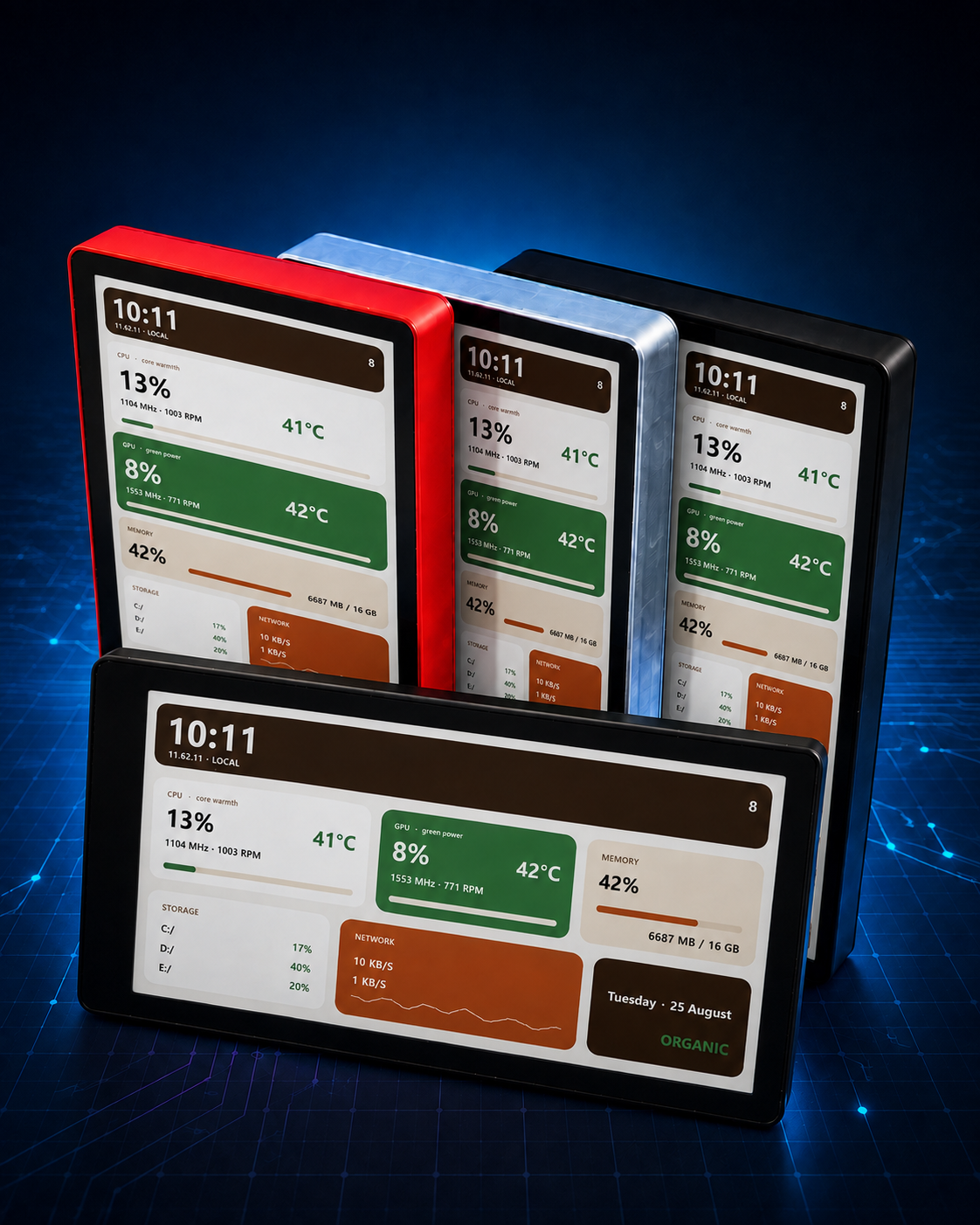

竖版与横版外壳均可装配同一块 5.5 寸屏，便于桌面立式或侧卧摆放；多色外壳可选。

竖版样机

横版样机

3、使用指引

1. 用 USB 线连接屏幕与电脑。
2. 下载并安装 宏晶 USB 投屏驱动（Windows 10/11）。安装完成后，屏幕可作为电脑的 扩展屏 / 复制屏。更多版本与系统说明见 USB Display 驱动。
3. 安装 UsbDisplayHud 应用，可作为 桌面副屏 / 相册（主题 HUD 或照片轮播）。可下载本站打包包，或从源码运行：
   • 下载 UsbDisplayHud-0.03.zip
   • GitHub 源码
4. 按自己的风格开发应用主题：在 themes/ 中按规范编写 Python 模板，自定义分辨率与画面布局。编写说明见仓库内 themes/README.txt。

4、副屏上位机

本方案可作为 USB 投屏 扩展屏使用，主机侧支持 Windows、macOS、Android。请先按操作系统安装驱动 / 客户端，说明与安装包见 USB Display 驱动。

USB Display HUD 上位机用于风格模板选择、摆放方向（0° / 90° / 180° / 270°）、实时预览、开机启动，以及照片轮播等模式切换。

• 下载 UsbDisplayHud-0.03.zip
• GitHub：UltraSemiCN/pyusbdisplaydemo

竖版主题模式

主题列表 + 竖版实时预览（示例：自然有机风）。

横版主题模式

同一主题在 90° / 270° 横装下的预览与方向设置。

照片轮播模式

选择图片文件夹、切图间隔与播放模式，右侧为轮播预览。

5、Python 主题预览

主题由 Python 实现，覆盖系统监控类 HUD（CPU / GPU / 内存 / 网络 / 时钟等），含 自然有机风、二次粉红风格 等多套模板。竖版、横版各有一套主题汇总预览；源码与主题目录见 pyusbdisplaydemo。

二次粉红风格

二次元粉红配色 HUD：柔和粉紫渐变、圆角信息块与系统监控数据（CPU / GPU / 内存 / 网络 / 时钟等），适合桌面副屏竖装展示。在 UsbDisplayHud 主题列表中选择 二次粉红风格 即可预览与推流。

竖版主题汇总

横版主题汇总

6、方案规格

项目	说明
核心芯片	MS9129（USB 2.0 Device → MIPI）
面板尺寸	5.5 寸
分辨率	720 × 1280（竖屏原生；横装时由主题 / 旋转适配）
主机连接	双 USB-C 设计，自动识别连接端口，方便横竖摆放
系统支持	Windows、macOS、Android（USB 投屏）
软件	Python 主题 HUD；USB Display HUD 上位机（主题 / 照片轮播）
硬件开源	KiCad 原理图 / PCB（MS9129_USB2MIPI_20260730）；外壳 .3mf

7、硬件与外壳

板上为 MS9129 及相关电源、Flash、按键与 USB-C；屏端经 FPC 连接 MIPI 面板。双 USB-C 便于供电 / 数据与结构走线。

设计文件（KiCad）

原理图与 PCB 为 KiCad 工程，含 MS9129、MIPI 输出、电源分图及 BOM：

• 下载硬件设计资料（MS9129_USB2MIPI_20260730.zip）

资料	说明
原理图	MS9129_USB2MIPI_20260730.kicad_sch 及分图
PCB	MS9129_USB2MIPI_20260730.kicad_pcb
工程 / BOM	.kicad_pro、BOM.xls

外壳 3D 打印

• 下载外壳模型（.3mf）

8、下载汇总

资料	链接
硬件设计（KiCad）	MS9129_USB2MIPI_20260730.zip
UsbDisplayHud 0.03	UsbDisplayHud-0.03.zip
外壳 3D 打印（.3mf）	ms9129-desktop-display.3mf
USB 投屏驱动（Windows 10/11）	MacroSilicon-USBDisplay-Driver-…V4.2.16.26.exe
驱动与客户端总览	USB Display 驱动
上位机 / 主题源码	UltraSemiCN/pyusbdisplaydemo
淘宝样机	购买链接
MS9129 芯片页	MS9129
USB 投屏系列	USB 投屏
