MS7456 单色 OSD 发生器
MS7456 是宏晶微电子科技股份有限公司（MacroSilicon）推出的单色随屏显示（OSD）发生器，属于 FPV 产品系列。芯片用于在模拟视频画面上叠加字符、图标和状态信息，适用于消费类电子、FPV 模拟视频及安防监控显示。
MS7456 支持 CVBS 输入和 NTSC/PAL 制式，通过 SPI 兼容串行接口配置显示内容。芯片集成 Flash，可存储 512 个用户自定义字符或象形图，并提供出厂预置字符集。
功能与规格
| 项目 | 规格 |
|---|---|
| 视频输入 | CVBS，支持 NTSC 和 PAL |
| 模式检测 | NTSC/PAL 模式检测、信号丢失（LOS）状态检测 |
| 字符容量 | 512 个用户自定义字符或象形图，存储于集成 Flash |
| 字符点阵 | 12 × 18 像素 |
| 字符属性 | 闪烁、反色、背景控制 |
| 亮度调整 | 可按行选择亮度调整 |
| 显示容量 | 最多 16 行 × 30 列字符；具体制式下的可用行数以原厂资料为准 |
| 同步发生器 | 支持内部时钟产生时序，也支持外部输入产生时序 |
| 视频输出 | 支持 PAL 和 NTSC，输出端集成 SAG 补偿 |
| 时钟 | 外置 27 MHz 晶振输入 |
| 输出信号 | LOS、VS、HS 和 CLOCK |
| 控制接口 | SPI 兼容串行接口 |
| 默认字符集 | 出厂预置 |
| 电源 | 3.3 V 单电源供电 |
| 复位 | 低电压复位、外部复位 |
| 封装 | E-TSSOP28，9.7 mm × 4.4 mm，塑封 |
| 环保 | 不含铅，符合 RoHS |

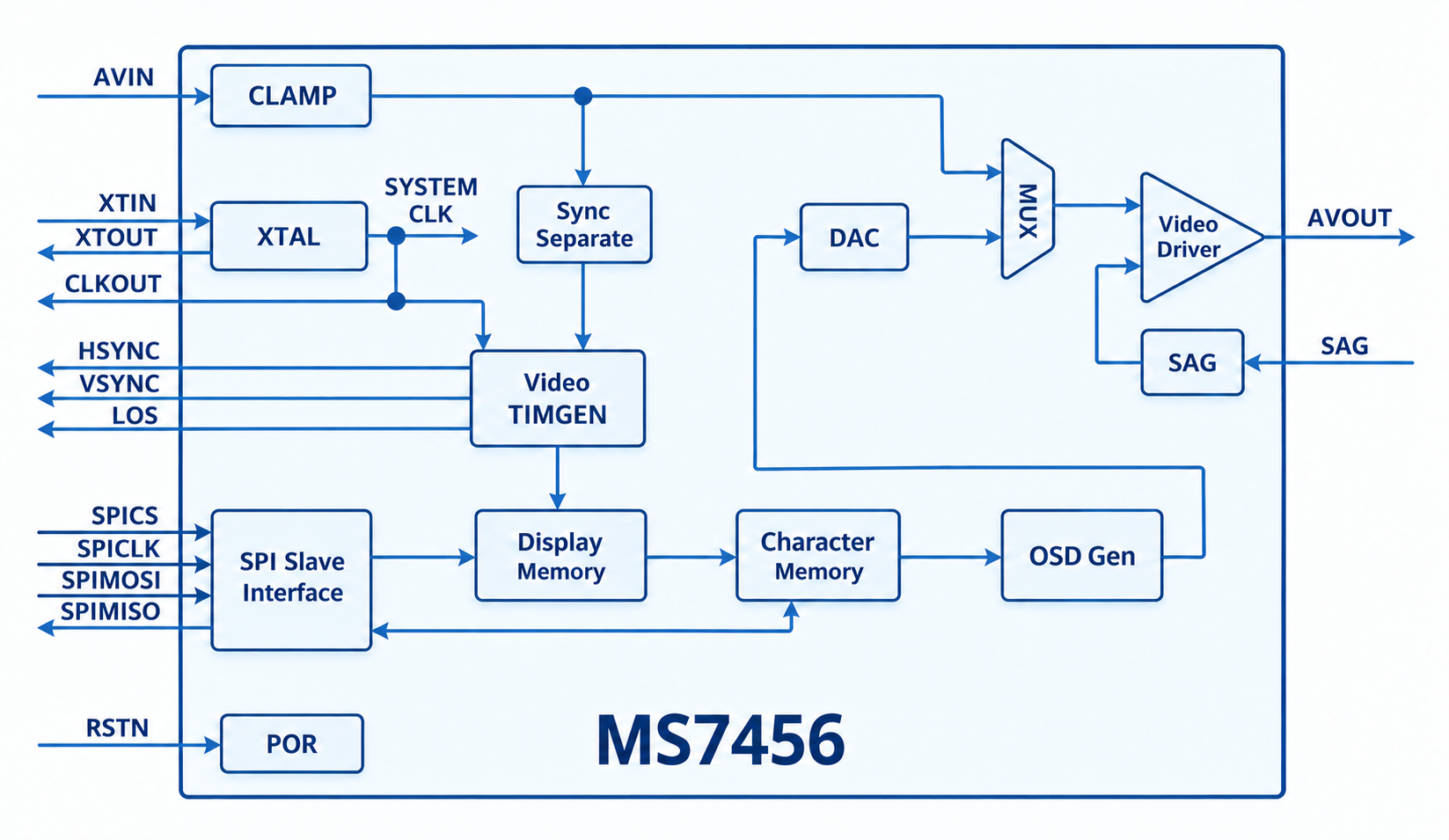

功能框图
应用场景
- 消费类电子：在模拟视频中显示菜单、设备状态和操作提示。
- 安防监控显示：叠加字符、图标及监控状态信息。
- FPV 模拟视频：由飞控 MCU 通过 SPI 更新电压、计时、飞行状态等字符信息。
对标型号与替代评估
选型时可将 AT7456E、DP7456 作为同类 OSD 对标型号。对于资料或采购清单中标注为“瑞盟 MS7456”的器件，应先核对制造商、完整料号和数据手册，避免与本文的宏晶 MS7456 混淆。
对标表示应用功能方向可供比较，不代表已确认引脚、寄存器或电气参数兼容。替代评估应核对供电、封装与引脚、27 MHz 时钟、SPI 时序、字符库写入流程、同步方式及视频输入输出参数，再进行样机验证。MAX7456 的应用资料可作为字符式 OSD 设计参考，不能直接作为 MS7456 的规格依据。
相关页面
资料说明
本页依据提供的 MS7456 产品功能资料整理。设计所需的引脚定义、电气极限、寄存器和时序参数，以对应版本的宏晶原厂数据手册为准。
